Редукционный соединитель DS16 на DS12 (корпус) от Cast
Редукционный соединитель DS16 на DS12 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PR)
Редукционный соединитель, артикул 104130.1, предназначен для соединения труб различных диаметров в гидравлических системах. Производства CAST, серия S. Применяется в системах высокого давления, например, в гидравлических станках и промышленном оборудовании.
Конструкция представляет собой фитинг, обеспечивающий надежное и герметичное трубное соединение в соответствии со стандартом DIN 2353 (соединения 24°). Позволяет выполнить переход с трубы диаметром 16 мм на трубу диаметром 12 мм.

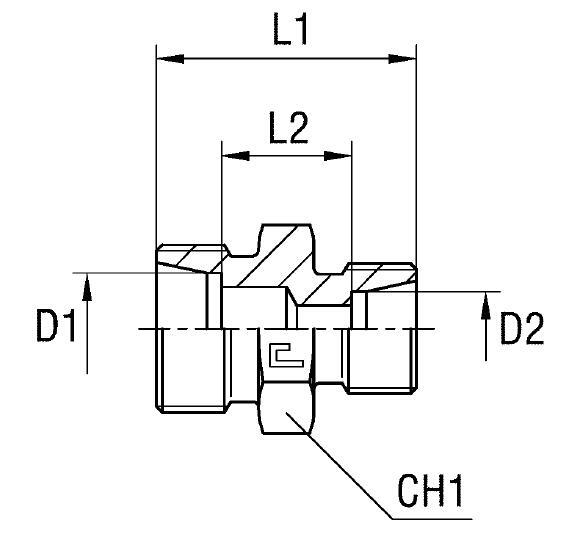

- Рабочее давление (WP): 630 бар
- Диаметр трубы M1/D1: 16 мм
- Размер под ключ 2 (CH2): 30 мм
- Размер под ключ 1 (CH1): 27 мм
- Длина L1: 36 мм
- Длина L2: 20 мм
- Длина L3: 54,5 мм
- Стандарт трубного соединения: Соединения 24° DIN 2353
Соединитель поставляется как корпус. Для заказа фитинга CAST из нержавеющей стали AISI 316 необходимо заменить префикс артикула с 10... на 11.... Для заказа фитинга из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените префикс артикула с 10... на 14.... Данная позиция не соответствует норме ISO 8434-1 и поставляется только по запросу для специфических применений, где требуется повышенная коррозионная стойкость.
