Редукционный соединитель DS14 на DS10 (корпус) от Cast
Редукционный соединитель DS14 на DS10 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PR)
Данный **гидравлический редукционный соединитель** артикул 104128.1, произведенный компанией **CAST**, представляет собой корпус фитинга тяжелой серии (S), предназначенный для создания надежного и герметичного перехода между трубными соединениями различных диаметров. Его основное назначение — обеспечить функциональную редукцию в гидравлических системах высокого давления. Применяется в мобильной и стационарной гидравлике, машиностроении, станкостроении и других областях, где требуется адаптация трубных линий.
Конструктивно фитинг выполнен как корпус редукционного соединения с 24° конусным уплотнением. Он разработан в соответствии с принципами стандарта DIN 2353, что обеспечивает совместимость с трубными соединениями соответствующего типа. Корпус предназначен для установки на трубу с наружным диаметром 14 мм (с одной стороны) и 10 мм (с другой), формируя герметичное и компактное **трубное соединение**. Важно отметить, что данная позиция не в полной мере соответствует стандарту ISO 8434-1 и поставляется исключительно по запросу.
- Рабочее давление (WP): 630 бар
- Диаметр основной трубы D1: 14 мм
- Диаметр редуцируемой трубы D2: 10 мм
- Серия: Тяжелая (S)
- Стандарт соединения: DIN 2353 (24° конус)

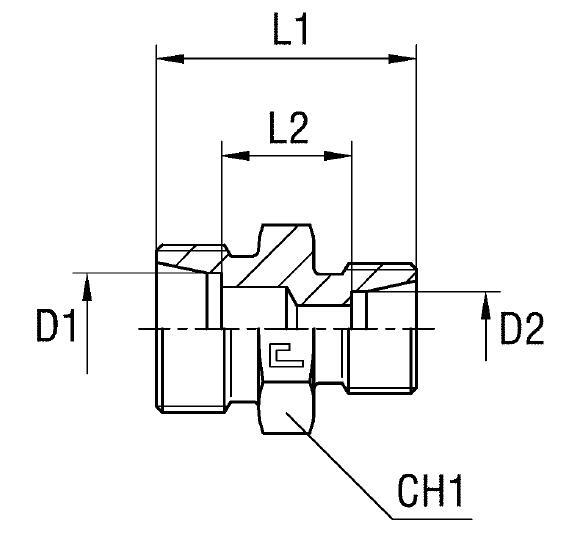

- Размер под ключ CH1: 24 мм
- Размер под ключ CH2: 27 мм
- Длина L1: 36 мм
- Длина L2: 20.5 мм
- Длина L3: 54.5 мм
Стандартное исполнение корпуса редукционного соединителя выполнено из оцинкованной стали. Для применения в условиях повышенной агрессивности или при необходимости высокой коррозионной стойкости, доступно исполнение из нержавеющей стали AISI 316. Для заказа корпуса **фитинга CAST** из нержавеющей стали AISI 316 необходимо заменить первые две цифры артикула с «10» на «11». Также существует вариант для заказа комплекта из нержавеющей стали AISI 316 (корпус) с гайкой из AISI 304, где префикс артикула изменяется с «10» на «14». Данный артикул поставляется как отдельный корпус и требует доукомплектации врезными кольцами и накидными гайками соответствующего диаметра.
