Редукционный соединитель DL22 на DL15 (корпус) от Cast
Редукционный соединитель DL22 на DL15 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PR)
Этот редукционный соединитель, артикул 104116.1, является ключевым компонентом для создания герметичных и надежных гидравлических линий. Произведенный компанией CAST в рамках серии L, он разработан для эффективного перехода между трубными соединениями различных диаметров. Основное назначение — обеспечение компактного и прочного перехода с диаметра 22 мм на 15 мм в гидравлических системах. Идеально подходит для применения в станочном оборудовании, мобильной технике и промышленной гидравлике со стандартным рабочим давлением до 250 бар.
Представляет собой корпус фитинга, предназначенный для создания редукционного трубного соединения. Конструкция соответствует стандарту 24° DIN 2353, обеспечивая высокую степень герметичности и устойчивости к вибрациям. Важно отметить, что данная позиция не соответствует норме ISO 8434-1 и поставляется только по индивидуальному запросу. Это позволяет использовать её в специализированных случаях, где требуется отход от стандартных решений для оптимизации компоновки или функциональности системы.

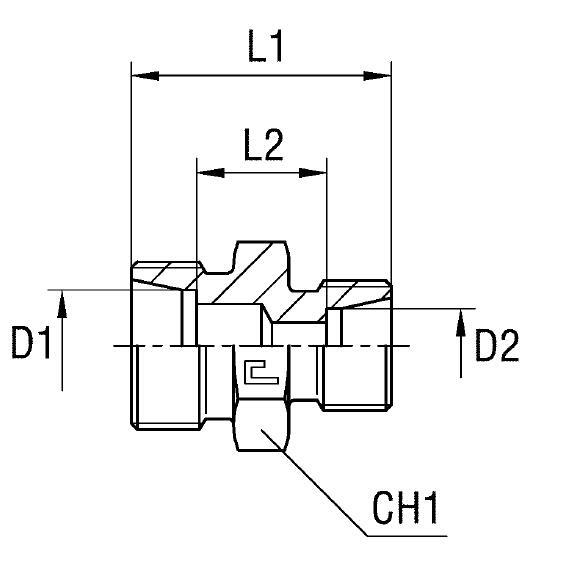

- Артикул: 104116.1
- Производитель: CAST
- Рабочее давление (WP): 250 бар
- Диаметр трубы 1 (D1): 22 мм
- Диаметр трубы 2 (D2): 15 мм
- Размер под ключ 1 (CH1): 32 мм
- Размер под ключ 2 (CH2): 36 мм
- Серия: L
- Длина L1: 33 мм
- Длина L2: 18.5 мм
- Длина L3: 50 мм
- Стандарт соединения: 24° DIN 2353
Стандартное исполнение фитинга изготовлено из высокопрочной стали. Для применений, требующих повышенной коррозионной стойкости или работы в агрессивных средах, доступны варианты из нержавеющей стали. При заказе версии из нержавеющей стали AISI 316 необходимо заменить префикс артикула с 10.... на 11..... Если требуется фитинг CAST из нержавеющей стали AISI 316 с гайкой из AISI 304, артикул меняется с 10.... на 14..... Это обеспечивает гибкость выбора для различных эксплуатационных условий.
