Редукционный соединитель DL15 на DL10 (корпус) от Cast
Редукционный соединитель DL15 на DL10 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PR)
Данный редукционный прямой соединитель, артикул 104110.1, разработан для обеспечения компактного и герметичного перехода между гидравлическими трубками разного номинального диаметра в системах среднего давления. Изделие от ведущего производителя CAST, относящееся к легкой серии (L), оптимизировано для использования в гидравлических линиях станков, промышленных агрегатах, а также в смазочных и топливных системах мобильной техники.
Корпус фитинга представляет собой специализированное решение, предназначенное для редукции потока с трубы DL15 на DL10. Конструктив соответствует базовым требованиям стандарта 24° конусных трубных соединений DIN 2353. Важно учитывать, что данная позиция является нестандартной и, согласно спецификации производителя, не в полной мере соответствует норме ISO 8434-1, что обуславливает ее доступность только по индивидуальному запросу.

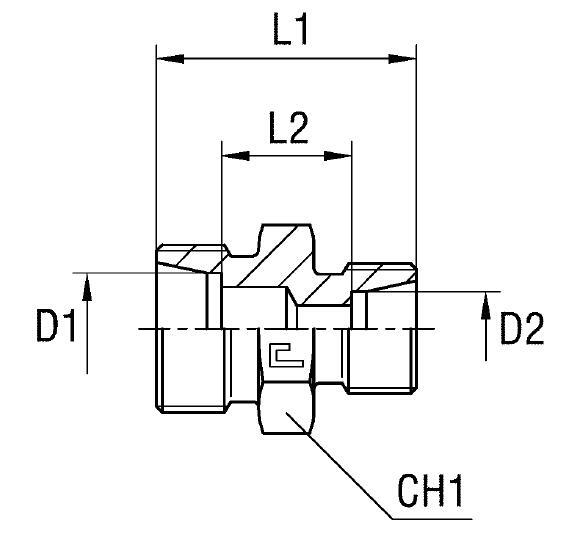

- Рабочее давление (WP): 400 бар
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Диаметр трубы M1/D1 (вход): 15 мм
- Длина L3: 45 мм
- Размер под ключ 1 (CH1): 24 мм
- Размер под ключ 2 (CH2): 27 мм
Стандартное исполнение гидравлического фитинга выполнено из стали с гальваническим покрытием. Для систем, требующих повышенной коррозионной стойкости или работы с агрессивными средами, предусмотрены варианты из нержавеющей стали AISI 316 (заказ через префикс 11....). Также доступна модификация 14...., сочетающая корпус AISI 316 с гайкой из AISI 304 для оптимального баланса прочности и устойчивости. Соединитель поставляется в виде корпуса; накидные гайки и врезные кольца (в соответствии с диаметром DL15 и DL10) приобретаются отдельно.
