Вварной угловой ниппель 90° DL22 (корпус) от Cast
Вварной угловой ниппель 90° DL22 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ниппель 90° под приварку (W90)
Представляем вварной угловой ниппель 90° типа DL22, артикул 105810.1, от ведущего производителя CAST, входящий в серию L. Этот компонент разработан для обеспечения герметичного и надежного углового подключения в гидравлических системах со стандартным рабочим давлением до 160 бар. Применяется в стационарных установках, мобильной технике, станках и прочих промышленных гидравлических приложениях, где требуется жесткое и компактное соединение трубопроводов.
Конструктивно данный гидравлический фитинг CAST представляет собой угловой корпус под сварку, предназначенный для создания постоянного, неразъемного соединения с трубопроводом. Он спроектирован для совместимости с трубными соединениями 24° по стандарту DIN 2353 и предназначен для труб с внешним диаметром 22 мм. Важно отметить, что данная позиция не соответствует напрямую норме ISO 8434-1 и доступна исключительно по индивидуальному запросу, что подчеркивает ее специфичность для определенных проектных решений.

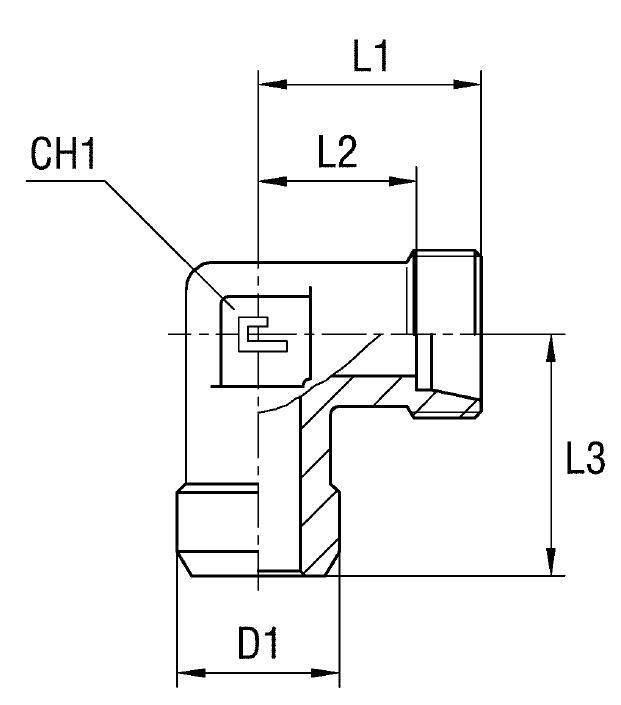

- Рабочее давление (WP): 160 бар
- Диаметр трубы M1/D1: 22 мм
- Размер под ключ 1 (CH1): 27 мм
- Размер под ключ 2 (CH2): 36 мм
- Серия: L
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Длина L1: 35 мм
- Длина L2: 27,5 мм
- Длина L3: 35 мм
- Длина L4: 44 мм
- Диаметр D1: 27 мм
В стандартном исполнении изделие поставляется из высококачественной стали. Для применения в агрессивных средах или условиях повышенной коррозионной нагрузки предусмотрены варианты из нержавеющей стали. Чтобы заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с "10...." на "11....". Если требуется фитинг из нержавеющей стали AISI 316 с гайкой из AISI 304, используйте префикс "14...." вместо "10....". Это обеспечивает гибкость при проектировании гидравлических систем с особыми требованиями к материалам.
