Cast Вварной угловой ниппель 90° DL08 (корпус) арт. 105805.1
Вварной угловой ниппель 90° DL08 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ниппель 90° под приварку (W90)
Вварной угловой ниппель 90° артикул 105805.1 от CAST предназначен для создания надежного и герметичного соединения в гидравлических системах, обеспечивая изменение направления трубопровода на 90 градусов. Используется в системах с низким и средним давлением, в том числе в станочном оборудовании и мобильной технике. Серия L.
Конструкция представляет собой корпус углового ниппеля для вварки в систему. Обеспечивает надежное трубное соединение, соответствующее стандарту DIN 2353 (соединения 24°). Предназначен для создания неразъемного соединения с последующей сваркой.
Поставляется как корпус. При заказе ниппеля из нержавеющей стали AISI 316 необходимо заменить префикс артикула с 10 на 11. Для заказа исполнения из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10 на 14. Данный фитинг CAST не соответствует норме ISO 8434-1 и доступен только по запросу. Применяется в средах, требующих повышенной коррозионной стойкости.
-

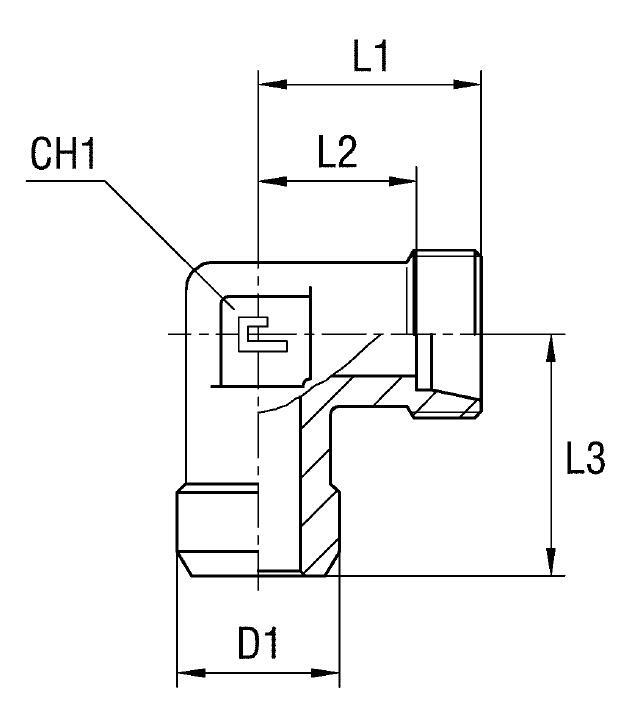

Диаметр12 мм
-
Диаметр трубы8 мм
-
Длина14 мм, 21 мм, 29 мм
-
Рабочее давление315 бар
-
Размер под ключ12 мм, 17 мм
