Вварной угловой ниппель 90° DL10 (корпус) от Cast
Вварной угловой ниппель 90° DL10 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ниппель 90° под приварку (W90)
Вварной угловой ниппель 90° DL10 (корпус) с артикулом 105806.1, производства CAST, предназначен для создания неразъемного герметичного 90-градусного трубного соединения в гидравлических системах. Этот фитинг легкой серии (L) обеспечивает компактное подключение труб диаметром 10 мм к оборудованию или другим элементам трубопровода путем приварки. Идеально подходит для стационарных и мобильных гидравлических установок, станков, а также систем смазки и топливоподачи, где требуется надежная интеграция вварным методом при рабочем давлении до 315 бар.
Данный угловой ниппель представляет собой корпус без гайки и врезного кольца, предназначенный для непосредственной приварки к системе. С одной стороны он обеспечивает надежное вварное соединение, а с другой формирует стандартное 24° конусное соединение по DIN 2353 для последующего монтажа с соответствующим трубным наконечником. Разработан для труб внешним диаметром 10 мм. Важно отметить, что данная позиция не соответствует норме ISO 8434-1 и поставляется только по запросу, что требует учета при проектировании сложных гидравлических схем.
- Артикул: 105806.1
- Бренд: CAST
- Рабочее давление (WP): 315 бар
- Диаметр трубы (ном.): 10 мм
- Тип соединения: 24° конус по DIN 2353
- Серия: L (Легкая)
- Материал корпуса: Сталь (по умолчанию)

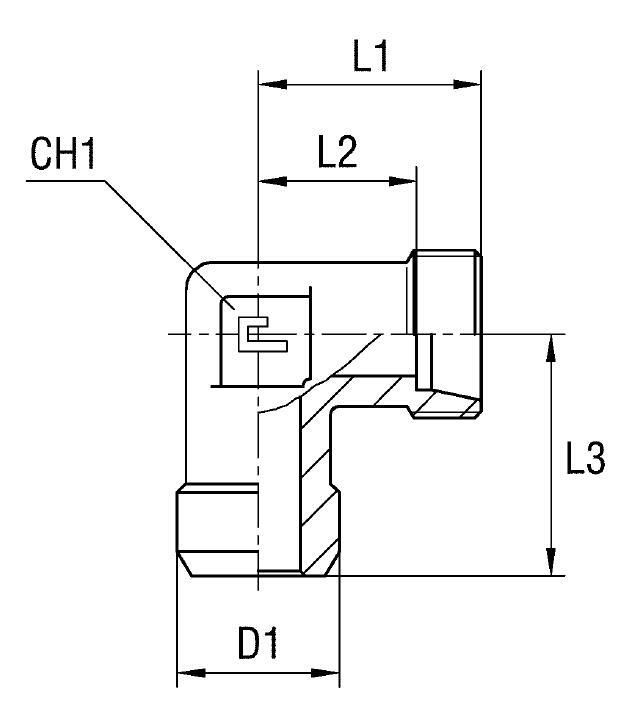

- Размер под ключ CH1 / CH2: 14 / 19 мм
- Длина L4 (общая): 30 мм
В стандартном исполнении фитинг CAST поставляется из высококачественной стали. Для применения в коррозионно-агрессивных средах, пищевой или химической промышленности доступно исполнение из нержавеющей стали AISI 316. Для заказа такой версии необходимо заменить первые две цифры артикула с "10" на "11". Если требуется нержавеющий корпус AISI 316 с гайкой из нержавеющей стали AISI 304 (гайка приобретается отдельно), следует использовать префикс "14". В комплект поставки входит только корпус; гайка, врезное кольцо и другие компоненты для формирования трубного соединения заказываются отдельно.
