Cast Вварной угловой ниппель 90° DL18 (корпус) арт. 105809.1
Вварной угловой ниппель 90° DL18 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ниппель 90° под приварку (W90)
Угловой вварной ниппель, артикул 105809.1, предназначен для создания надежного соединения под углом 90 градусов в гидравлических системах. Производство CAST, серия L. Применяется в системах с низким и средним давлением, включая смазочные системы, топливные магистрали и гидравлику станочного оборудования.

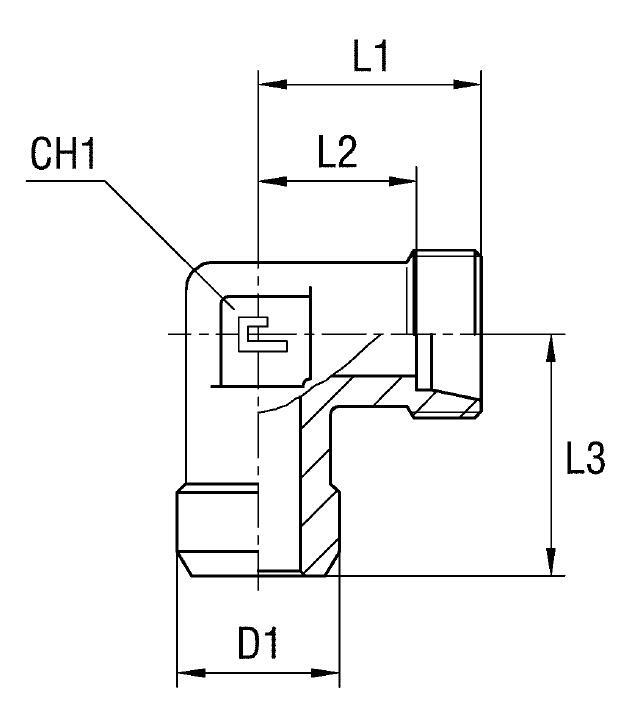

Конструкция представляет собой угловой фитинг с одной стороны под приварку, с другой – под трубное соединение стандарта DIN 2353 с углом конуса 24°. Обеспечивает герметичное и прочное соединение компонентов гидравлической системы.
Поставляется в стандартном исполнении из стали. Для применения в агрессивных средах или для обеспечения повышенной коррозионной стойкости возможно изготовление из нержавеющей стали AISI 316. Для заказа ниппеля из нержавеющей стали AISI 316 необходимо заменить префикс артикула с 10.... на 11...., а для версии с гайкой из нержавеющей стали AISI 304 – на 14.... Обратите внимание, что данная позиция от фитинга CAST не соответствует норме ISO 8434-1 и доступна только по запросу.
-
Диаметр22 мм
-
Диаметр трубы18 мм
-
Длина23,5 мм, 31 мм, 40 мм
-
Рабочее давление315 бар
-
Размер под ключ24 мм, 32 мм
-
Стандарт соединенияСоединения 24° DIN 2353
