Вварной угловой ниппель 90° DL15 (корпус) от Cast
Вварной угловой ниппель 90° DL15 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ниппель 90° под приварку (W90)
Данный угловой ниппель 90° (артикул 105808.1) от производителя **CAST** предназначен для формирования неразборного, герметичного углового подключения в гидравлических магистралях, требующих изменения направления потока. Элемент относится к серии L (легкая) и рассчитан на стандартное рабочее давление, что делает его оптимальным для промышленных систем смазки, стационарных машин, а также систем с умеренным гидравлическим нагружением в мобильной технике.

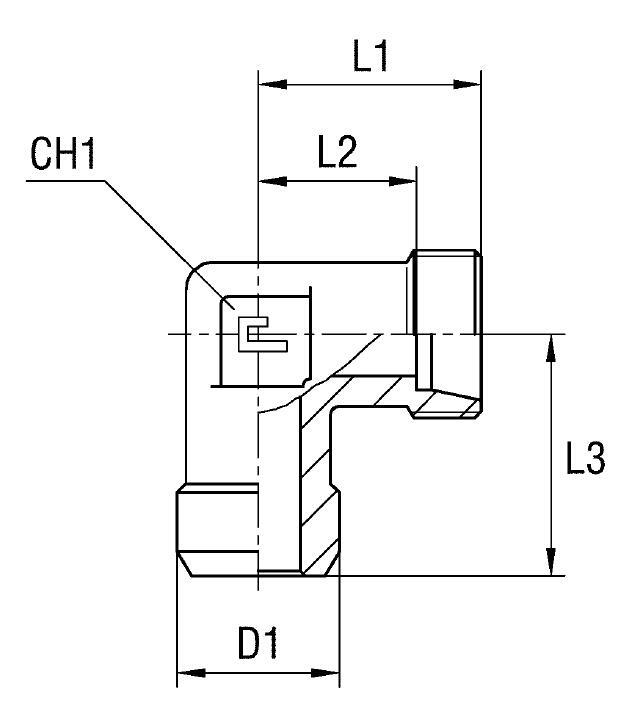

Конструктивно фитинг представляет собой корпус для вварного соединения с интегрированным посадочным местом под стандартный 24° конус. Он разработан для обеспечения надежной фиксации и герметизации трубы номинальным диаметром 15 мм. Элемент базируется на принципах **трубное соединение** по стандарту DIN 2353. Обращаем внимание, что данная позиция доступна по специальному запросу и не соответствует норме ISO 8434-1, что следует учитывать при проектировании.
- Рабочее давление (WP): 315 бар
- Номинальный диаметр трубы D1: 15 мм
- Серия: L (Легкая)
- Стандарт соединения: 24° конус (DIN 2353)
- Размер под ключ (CH2): 27 мм
Стандартное исполнение данного элемента выполнено из углеродистой стали. Для применения в агрессивных средах или при высоких требованиях к коррозионной стойкости доступен **фитинг CAST** в исполнении из нержавеющей стали. Для заказа изделия полностью из нержавеющей стали AISI 316 используйте префикс артикула 11.... (например, 115808.1). При необходимости комбинированного решения (корпус AISI 316 и накидная гайка AISI 304), используйте префикс 14.....
