Cast Вварной ниппель прямой DS20 (корпус) арт. 105520.1
Вварной ниппель прямой DS20 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ниппель под приварку (W)
Прямой вварной ниппель (корпус) CAST, артикул 105520.1, относится к компонентам тяжелой серии S и разработан для создания надежного трубного соединения высокого давления. Основное назначение данного изделия – герметичное подключение гидравлических линий к емкостям, коллекторам или трубопроводам посредством сварки. Ниппель предназначен для работы с номинальным внешним диаметром трубы 20 мм при максимальном рабочем давлении (WP) до 400 бар. Применяется в стационарных установках, тяжелой мобильной технике и промышленных гидравлических системах.

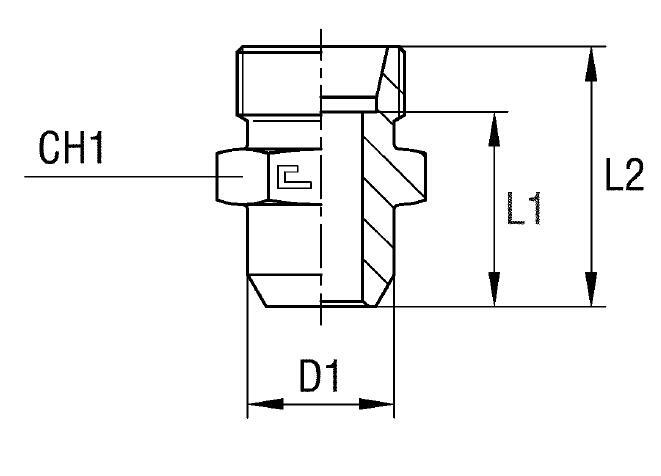

Конструктивно данный корпус представляет собой вварной элемент, полностью соответствующий требованиям стандарта DIN 2353 для 24° конусных соединений. Ниппель требует приварки к системе и функционирует как приемный элемент для врезных колец и накидных гаек (заказываются отдельно). Тяжелая серия S гарантирует высокую механическую прочность и устойчивость к пиковым нагрузкам и вибрации, что критически важно при эксплуатации в сложных условиях. Корпус имеет размеры под ключ CH1 32 мм и CH2 36 мм для удобства монтажа.
Стандартный фитинг CAST поставляется из стали. Для систем, требующих повышенной коррозионной стойкости или работы с агрессивными средами, доступны варианты исполнения из нержавеющей стали. При заказе корпуса из нержавеющей стали AISI 316 необходимо использовать артикул с префиксом 11....; для комплектации корпусом AISI 316 и гайкой из AISI 304 следует использовать префикс 14.....
-
Номинальный диаметр20 мм
-
Рабочее давление400 бар
-
Размер под ключ32 / 36 мм
-
СерияS (Тяжелая серия)
-
Стандарт соединения24° конус по DIN 2353
