Промышленный рукав Alfagomma 340AH для пара, 18 бар 340AH013233GB3 ID (мм)=13
Артикул 340AH013233GB3
- Производитель
- Alfagomma
- Серия
- 340AH
- Диаметр / размер
- 13 мм
- Рабочее давление
- 18 бар
1 386 руб.Запросить цену
Раздел каталога
Рукава для пара, горячей воды и мойки
Описание и назначение раздела
Прикладной каталог для паровых, водяных и санитарных линий: 14 веток от пропарки и SIP до wash down и химических стадий CIP. Выбор начинают с режима среды, температуры, давления и требований к арматуре.
Подразделы
Уточните направление
Паровой рукав для пропарки оборудования (насыщенный пар)
Открыть подраздел
Паровой рукав для перегретого пара до +210 °C
Открыть подраздел
Паровой рукав для пропарки в зоне масляных брызг (маслостойкая обложка)
Открыть подраздел
Паровой рукав для стерилизации пищевого и молочного оборудования (SIP)
Открыть подраздел
Термостойкий рукав для подачи горячей воды
Открыть подраздел
Пищевой рукав для горячей мойки оборудования (wash down)
Открыть подраздел
Пищевой рукав для струйной мойки со встроенным наконечником
Открыть подраздел
Химстойкий рукав для CIP-мойки (щелочная фаза, каустическая сода)
Открыть подраздел
Химстойкий рукав для CIP-мойки (кислотная фаза, разбавленные кислоты)
Открыть подраздел
Химстойкий рукав для санобработки спиртовыми дезрастворами
Открыть подраздел
Химстойкий рукав для мойки моющими растворами (детергенты, ПАВ)
Открыть подраздел
Химстойкий рукав для дезинфекции гипохлоритом натрия
Открыть подраздел
Химстойкий рукав для дезинфекции перекисью водорода
Открыть подраздел
Химстойкий рукав для слабокислых санитарных растворов (уксусная кислота)
Открыть подраздел
Товары
198 товаровПозиции раздела
Промышленный рукав Alfagomma 340AH для пара, 18 бар 340AH016263GB3 ID (мм)=16
Артикул 340AH016263GB3
- Производитель
- Alfagomma
- Серия
- 340AH
- Диаметр / размер
- 16 мм
- Рабочее давление
- 18 бар
1 570 руб.Запросить цену
Промышленный рукав Alfagomma 340AH для пара, 18 бар 340AH019313GB3 ID (мм)=19
Артикул 340AH019313GB3
- Производитель
- Alfagomma
- Серия
- 340AH
- Диаметр / размер
- 19 мм
- Рабочее давление
- 18 бар
1 679 руб.Запросить цену
Промышленный рукав Alfagomma 340AH для пара, 18 бар 340AH025383GB3 ID (мм)=25
Артикул 340AH025383GB3
- Производитель
- Alfagomma
- Серия
- 340AH
- Диаметр / размер
- 25 мм
- Рабочее давление
- 18 бар
1 886 руб.Запросить цену
Промышленный рукав Alfagomma 340AH для пара, 18 бар 340AH032463GB3 ID (мм)=32
Артикул 340AH032463GB3
- Производитель
- Alfagomma
- Серия
- 340AH
- Диаметр / размер
- 32 мм
- Рабочее давление
- 18 бар
2 532 руб.Запросить цену
Промышленный рукав Alfagomma 340AH для пара, 18 бар 340AH038523GB3 ID (мм)=38
Артикул 340AH038523GB3
- Производитель
- Alfagomma
- Серия
- 340AH
- Диаметр / размер
- 38 мм
- Рабочее давление
- 18 бар
3 042 руб.Запросить цену
Промышленный рукав Alfagomma 340AH для пара, 18 бар 340AH051673GB3 ID (мм)=51
Артикул 340AH051673GB3
- Производитель
- Alfagomma
- Серия
- 340AH
- Диаметр / размер
- 51 мм
- Рабочее давление
- 18 бар
4 456 руб.Запросить цену
Промышленный рукав Alfagomma 340AH для пара, 18 бар 340AH063813GB3 ID (мм)=63
Артикул 340AH063813GB3
- Производитель
- Alfagomma
- Серия
- 340AH
- Диаметр / размер
- 63 мм
- Рабочее давление
- 18 бар
7 857 руб.Запросить цену
Промышленный рукав Alfagomma 340AH для пара, 18 бар 340AH076943GB3 ID (мм)=76
Артикул 340AH076943GB3
- Производитель
- Alfagomma
- Серия
- 340AH
- Диаметр / размер
- 76 мм
- Рабочее давление
- 18 бар
10 595 руб.Запросить цену

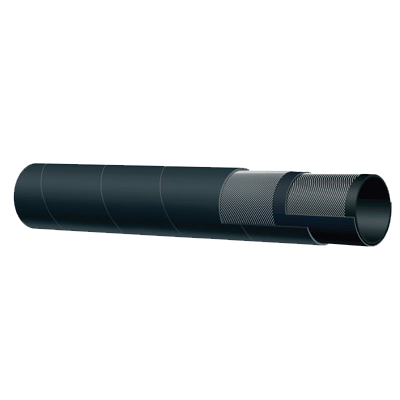

Промышленный рукав Alfagomma 350AA для пара и горячей воды, 6/15 бар 350AA013233ND0 ID (мм)=13
Артикул 350AA013233ND0
- Производитель
- Alfagomma
- Серия
- 350AA
- Диаметр / размер
- 13 мм
- Рабочее давление
- 6 бар
999 руб.Запросить цену
Промышленный рукав Alfagomma 350AA для пара и горячей воды, 6/15 бар 350AA016263ND0 ID (мм)=16
Артикул 350AA016263ND0
- Производитель
- Alfagomma
- Серия
- 350AA
- Диаметр / размер
- 16 мм
- Рабочее давление
- 6 бар
1 057 руб.Запросить цену
Промышленный рукав Alfagomma 350AA для пара и горячей воды, 6/15 бар 350AA019293ND0 ID (мм)=19
Артикул 350AA019293ND0
- Производитель
- Alfagomma
- Серия
- 350AA
- Диаметр / размер
- 19 мм
- Рабочее давление
- 6 бар
1 149 руб.Запросить цену
Промышленный рукав Alfagomma 350AA для пара и горячей воды, 6/15 бар 350AA025353ND0 ID (мм)=25
Артикул 350AA025353ND0
- Производитель
- Alfagomma
- Серия
- 350AA
- Диаметр / размер
- 25 мм
- Рабочее давление
- 6 бар
1 176 руб.Запросить цену
Промышленный рукав Alfagomma 350AA для пара и горячей воды, 6/15 бар 350AA030443ND0 ID (мм)=30
Артикул 350AA030443ND0
- Производитель
- Alfagomma
- Серия
- 350AA
- Диаметр / размер
- 30 мм
- Рабочее давление
- 6 бар
Цена и наличие по запросуЗапросить цену
Промышленный рукав Alfagomma 350AA для пара и горячей воды, 6/15 бар 350AA032463ND0 ID (мм)=32
Артикул 350AA032463ND0
- Производитель
- Alfagomma
- Серия
- 350AA
- Диаметр / размер
- 32 мм
- Рабочее давление
- 6 бар
1 802 руб.Запросить цену
Промышленный рукав Alfagomma 350AA для пара и горячей воды, 6/15 бар 350AA038523ND0 ID (мм)=38
Артикул 350AA038523ND0
- Производитель
- Alfagomma
- Серия
- 350AA
- Диаметр / размер
- 38 мм
- Рабочее давление
- 6 бар
2 079 руб.Запросить цену
Промышленный рукав Alfagomma 350AA для пара и горячей воды, 6/15 бар 350AA040543ND0 ID (мм)=40
Артикул 350AA040543ND0
- Производитель
- Alfagomma
- Серия
- 350AA
- Диаметр / размер
- 40 мм
- Рабочее давление
- 6 бар
Цена и наличие по запросуЗапросить цену
Промышленный рукав Alfagomma 350AA для пара и горячей воды, 6/15 бар 350AA051673ND0 ID (мм)=51
Артикул 350AA051673ND0
- Производитель
- Alfagomma
- Серия
- 350AA
- Диаметр / размер
- 51 мм
- Рабочее давление
- 6 бар
3 128 руб.Запросить цену
Промышленный рукав Alfagomma 350LE для пара и горячей воды, 6/15 бар 350LE013233Y90 ID (мм)=13
Артикул 350LE013233Y90
- Производитель
- Alfagomma
- Серия
- 350LE
- Диаметр / размер
- 13 мм
- Рабочее давление
- 6 бар
1 102 руб.Запросить цену
Промышленный рукав Alfagomma 350LE для пара и горячей воды, 6/15 бар 350LE016263Y90 ID (мм)=16
Артикул 350LE016263Y90
- Производитель
- Alfagomma
- Серия
- 350LE
- Диаметр / размер
- 16 мм
- Рабочее давление
- 6 бар
1 176 руб.Запросить цену
Промышленный рукав Alfagomma 350LE для пара и горячей воды, 6/15 бар 350LE019313Y90 ID (мм)=19
Артикул 350LE019313Y90
- Производитель
- Alfagomma
- Серия
- 350LE
- Диаметр / размер
- 19 мм
- Рабочее давление
- 6 бар
1 420 руб.Запросить цену
Промышленный рукав Alfagomma 350LE для пара и горячей воды, 6/15 бар 350LE025373Y90 ID (мм)=25
Артикул 350LE025373Y90
- Производитель
- Alfagomma
- Серия
- 350LE
- Диаметр / размер
- 25 мм
- Рабочее давление
- 6 бар
1 765 руб.Запросить цену
Промышленный рукав Alfagomma 350LE для пара и горячей воды, 6/15 бар 350LE032463Y90 ID (мм)=32
Артикул 350LE032463Y90
- Производитель
- Alfagomma
- Серия
- 350LE
- Диаметр / размер
- 32 мм
- Рабочее давление
- 6 бар
2 109 руб.Запросить цену
Промышленный рукав Alfagomma 350LE для пара и горячей воды, 6/15 бар 350LE038523Y90 ID (мм)=38
Артикул 350LE038523Y90
- Производитель
- Alfagomma
- Серия
- 350LE
- Диаметр / размер
- 38 мм
- Рабочее давление
- 6 бар
2 712 руб.Запросить цену
Помощь с выбором
Нужен товар из этого раздела?
Укажите параметры или задачу. Менеджер ответит по ассортименту раздела и уточнит недостающие данные.
О разделе
Паровая линия живёт не только во время подачи пара
Сначала рукав прогревается, затем работает под давлением, после закрытия вентиля заполняется конденсатом и остывает. На мойке к этому циклу добавляются горячая вода, моющий раствор и повторные изгибы. Поэтому надпись «термостойкий» не отвечает на главный вопрос: что именно проходит по линии в каждый момент и при каких температуре и давлении.
Этот раздел объединяет четырнадцать рабочих операций — от пропарки и SIP-стерилизации до wash down и химических стадий CIP. Он помогает выбрать нужную ветку процесса. Общий товарный список находится в разделе рукавов для пара, а брендовые каталоги AlfaGomma, Semperit и Verso отвечают за ассортимент конкретного производителя.
Найдите свой этап процесса
| Что происходит в линии | Куда перейти | Что нельзя упустить |
|---|---|---|
| Техническая пропарка | насыщенный пар; перегретый пар; работа в зоне масляных брызг | Вид пара, рабочие давление и температура, постоянный или прерывистый режим |
| Пищевая зона и вода | SIP-стерилизация; подача горячей воды; горячая мойка; струйная мойка | Пищевой статус, температура воды, давление и устройство наконечника |
| Основные стадии CIP | щелочная фаза; кислотная фаза; детергенты и ПАВ; слабокислые растворы | Точный состав, концентрация, температура, продолжительность контакта и необходимость всасывания |
| Дезинфекция | спиртовые растворы; гипохлорит натрия; перекись водорода | Окислительные свойства, концентрация и совместимость всех материалов сборки |
Химические стадии пересекаются с общим разделом химстойких рукавов. Здесь они показаны как части санитарного цикла; окончательную совместимость со средой проверяют в химической ветке по веществу, концентрации и температуре.
Одинаковая температура не означает одинаковую службу
В официальном Industrial Hose Catalogue AlfaGomma паровые и моечные серии разделены по среде, давлению и конструкции. Эти данные нельзя смешивать между соседними моделями.
| Семейство | Паспортный режим | Чем отличается | Граница применения |
|---|---|---|---|
| 340AA, 340AH, 344AH | Насыщенный и перегретый пар, 18 бар, постоянный режим до +210 °C | Проводящая EPDM-камера и стальная оплётка; 344AH заявлен по EN ISO 6134/2A | Температура +232 °C в каталоге указана только как прерывистый предел, а не постоянный режим |
| 341AA, 341AH, 345AA | Насыщенный и перегретый пар, 18 бар, постоянный режим до +210 °C | Проводящая камера из chlorobutyl blend; 345AA соответствует EN ISO 6134/2A | Другой материал камеры не отменяет проверки давления, DN и штатных муфт |
| 343AH | Насыщенный и перегретый пар, 18 бар, до +210 °C постоянно | Наружное покрытие рассчитано на зону, где требуется стойкость к маслу | Oil resistant cover не является разрешением перекачивать масло по внутренней камере |
| 350AA, 350LE, 350LL | Для насыщенного пара: 6 бар и до +165 °C. При подаче горячей воды: 15 бар и до +120 °C | 350LE/350LL имеют белую EPDM-камеру и предназначены в том числе для wash down в пищевой и молочной промышленности | Рабочее давление зависит от среды: 15 бар по воде нельзя переносить на пар |
| 351LL, 351LG | Моечная линия с горячей либо холодной водой: 10 бар в диапазоне −40…+120 °C | Мягкий встроенный наконечник формирует струю без жёсткой металлической насадки и уменьшает риск повреждения пола или оборудования | Это моечные водяные серии, а не рукава для постоянной подачи пара |
| 395BT | Горячая вода для мойки, DN 12, 40 бар при постоянной работе до +70 °C | Пищевое исполнение для молочной и пищевой промышленности | Высокое давление не означает температуру +120 °C: у этой серии собственный предел +70 °C |
| 503AA | Подача и всасывание кислот и химических сред, 16 бар; −30…+100 °C в зависимости от вещества | Проводящая EPDM-камера и спираль для S&D-режима | Паспорт не разрешает все CIP-составы одной строкой: нужна таблица стойкости для конкретной рецептуры |
Что записать до выбора муфт
Составьте цикл по порядку: холодный запуск, рабочий пар или вода, химическая мойка, ополаскивание, остановка и слив. Для каждого этапа укажите среду, концентрацию, температуру, давление и длительность. Отдельно нужны DN, длина, изгибы возле соединений, перемещения рукава и внешние воздействия.
AlfaGomma требует применять рекомендованные паровые муфты и хомуты, не превышать рабочие параметры, не оставлять рукав под давлением без работы и избегать чрезмерного изгиба возле соединения. После смены рукав дренируют; при осмотре ищут вздутия покрытия, заломы и ослабление болтов хомутов. Изношенную паровую линию не «дотягивают» крепежом без оценки состояния рукава и повторной сборки.
Практические вопросы по пару и санитарной мойке
Чем насыщенный пар отличается от перегретого при выборе рукава?
Температуру нельзя определять одним словом «пар». Насыщенный пар связан с давлением по таблице состояния, а перегретый дополнительно нагрет выше температуры насыщения при том же давлении. В заявке нужны оба значения и режим работы — постоянный либо кратковременный. Серия должна быть прямо обозначена производителем для нужного вида пара.
Можно ли рукав для горячей воды подключить к паровой линии?
Нет, если в паспорте нет отдельного допуска для пара. У одной и той же серии рабочее давление для воды и пара может различаться: например, семейство 350 рассчитано на 15 бар по горячей воде и только на 6 бар по насыщенному пару. Температурная стойкость материала сама по себе не превращает водяной рукав в паровой.
Почему после работы паровой рукав нужно осушать?
Оставшийся конденсат при следующем пуске снова превращается в пар и повреждает внутренний слой. В руководстве AlfaGomma это связано с риском «popcorning» — пузырей и расслоения камеры. После использования линию снимают с давления, дренируют и осматривают, не оставляя заполненный рукав на хранение.
Маслостойкое покрытие 343AH разрешает перекачивать масло?
Нет. Производитель говорит об oil resistant cover — наружной оболочке для зоны масляных брызг. Рабочая среда серии остаётся насыщенным и перегретым паром. Стойкость покрытия к внешнему контакту нельзя переносить на внутреннюю камеру и выдавать за допуск к перекачке нефтепродуктов.
Чем рукав со встроенным резиновым наконечником удобен на мойке?
У 351LL и 351LG встроенный мягкий наконечник формирует струю и снижает риск повредить пол или оборудование жёсткой металлической насадкой. Это решение для горячей и холодной воды при параметрах серии. Оно не заменяет моечный пистолет, если процесс требует другой геометрии струи, дистанционного управления или более высокого давления.
Пищевой допуск 350LE означает совместимость с любым раствором CIP?
Нет. Пищевой допуск относится к контакту с продуктом, а химическая совместимость — к конкретному веществу, концентрации, температуре и времени контакта. Паспорт 350LE прямо подтверждает пар, горячую воду, wash down, жидкие продукты и алкогольные напитки. Для каустика, кислоты, гипохлорита или перекиси нужна отдельная сверка химической таблицы и всей сборки.
Что передать для подбора паровой или моечной линии?
Нужны среда на каждом этапе цикла, рабочая и максимальная температура, давление, длительность и частота включений, DN, длина, изгибы и перемещения. Укажите наличие конденсата, масляных брызг, пищевой зоны и химических стадий. Отдельно перечислите составы и концентрации CIP, материал ответных частей, тип муфт и требования проекта к испытаниям.
