Ввертной штуцер FC DLL04 BSPT 1/8" (корпус) от Cast
Ввертной штуцер FC DLL04 BSPT 1/8" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер BSPT (уплотнение по резьбе)
Представляем ввертной штуцер (тип FC) серии LL (сверхлегкая) от производителя CAST, артикул 101701.1. Данное изделие разработано для создания компактного, герметичного резьбового подключения в гидравлических системах низкого давления, рассчитанных на максимальный показатель 100 бар. Основное назначение – интеграция в корпуса станочного оборудования, измерительные приборы, а также в системы смазки, топливоподачи и вспомогательные контуры мобильной техники, где требуется минимальный профиль соединения.
Конструктивно штуцер является корпусом для надежного трубного соединения с конусностью 24° по стандарту DIN 2353. Ввертная часть выполнена с трубной конической резьбой BSPT 1/8", обеспечивающей самоуплотняющееся соединение при монтаже. Изделие предназначено для работы с трубами наружным диаметром 4 мм. Важно учитывать, что эта позиция специально адаптирована для серии LL и не соответствует общему международному стандарту ISO 8434-1, что критично для инженеров при проектировании систем.
- Артикул: 101701.1
- Серия: LL (сверхлегкая)
- Рабочее давление (WP): 100 бар
- Номинальный наружный диаметр трубы (D1): 4 мм
- Присоединительная резьба: BSPT 1/8"
- Стандарт соединения: Конус 24° (DIN 2353)

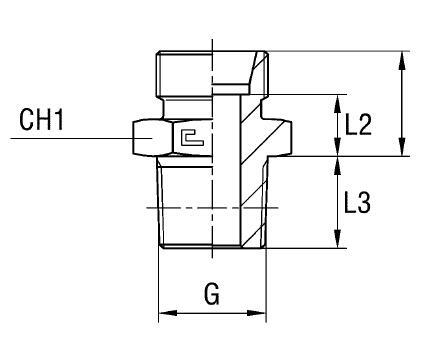

- Размер под ключ (CH1/CH2): 12 мм / 10 мм
Стандартное исполнение штуцера выполнено из стали с гальваническим покрытием. Для эксплуатации в условиях повышенной коррозионной активности или агрессивных сред (химическая промышленность, морское применение) доступен фитинг CAST из нержавеющей стали AISI 316. Для заказа полностью нержавеющего изделия необходимо заменить префикс артикула с 10.... на 11..... Если требуется корпус из AISI 316 с гайкой из AISI 304, используйте префикс 14..... При монтаже необходимо использовать соответствующие уплотнительные и врезные кольца (заказываются отдельно).
