Ввертной штуцер FC DL06 BSPT 1/8" (корпус) от Cast
Ввертной штуцер FC DL06 BSPT 1/8" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер BSPT (уплотнение по резьбе)
Ввертной штуцер CAST с артикулом 101704.1 представляет собой компактный компонент для создания герметичного резьбового подключения в гидравлических системах. Этот фитинг предназначен для прямого вкручивания в порты оборудования и совместим с трубными соединениями серии L (легкая серия) по стандарту DIN 2353. Производимый брендом CAST, данный элемент используется в машиностроении, мобильной технике и промышленных гидравлических установках для организации надежных и долговечных линий среднего давления.

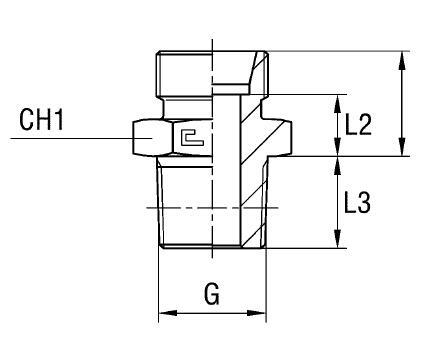

Конструктивно данный гидравлический ввертной штуцер выполнен как Male Stud Coupling. Он имеет наружную цилиндрическую резьбу BSPT 1/8" для монтажа в ответный порт и конус 24° для соединения с метрической трубой диаметром 6 мм. Важно отметить, что данная позиция не соответствует напрямую стандарту ISO 8434-1, но идеально интегрируется в системы, использующие трубные соединения DIN 2353. Штуцер поставляется как корпус, обеспечивая надежное уплотнение за счет металлического контакта или с использованием дополнительных уплотнительных элементов (например, медных шайб) при монтаже.
- Рабочее давление (WP): 315 бар
- Диаметр трубы M1/D1: 6 мм
- Резьба 5: BSPT 1/8"
- Размер под ключ 1 (CH1): 12 мм
- Размер под ключ 2 (CH2): 14 мм
- Серия: L (легкая)
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Длина L1: 14 мм
- Длина L2: 7 мм
- Длина L3: 8 мм
- Длина L4: 22 мм
Стандартное исполнение этого фитинга CAST выполнено из стали. Для применения в условиях повышенной коррозии или в агрессивных средах доступны варианты из нержавеющей стали AISI 316. Для заказа корпуса из AISI 316 необходимо заменить первые две цифры артикула с 10.... на 11..... Если требуется корпус из нержавеющей стали AISI 316 в комплекте с гайкой из нержавеющей стали AISI 304, следует заменить префикс артикула с 10.... на 14..... Данный товар поставляется без врезных колец и накидных гаек, которые заказываются отдельно.
