Ввертной штуцер FC DL15 BSPT 3/8" (корпус) от Cast
Ввертной штуцер FC DL15 BSPT 3/8" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер BSPT (уплотнение по резьбе)
Ввертной штуцер FC DL15 (артикул 101733.1) от производителя гидравлический фитинг CAST предназначен для надежного и герметичного подключения трубопроводов к портам оборудования. Данный фитинг L-серии (Легкая) разработан для систем со стандартным рабочим давлением до 315 бар. Основное назначение – создание прямого, неразборного соединения в промышленных гидравлических установках, станках и вспомогательных контурах мобильной техники, где требуется быстрая интеграция метрической трубы в резьбовой порт.

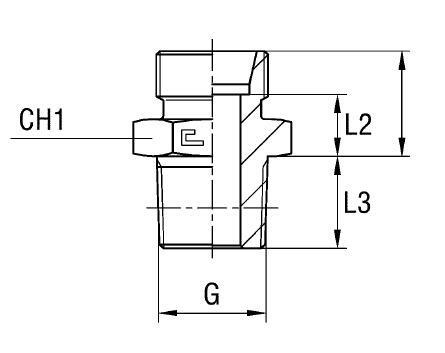

Конструкция штуцера включает коническую трубную резьбу BSPT 3/8" для монтажа в корпус и стандартное 24° конусное трубное соединение DIN 2353 для труб диаметром 15 мм. Важно отметить, что, несмотря на соответствие конуса стандарту DIN, общая геометрия данного корпуса не соответствует нормам ISO 8434-1, что обеспечивает его специализированное применение. Изделие поставляется как корпус, совместимый с компрессионными кольцами и гайками серии L.
- Рабочее давление (WP): 315 бар
- Диаметр трубы D1: 15 мм
- Резьба подключения: BSPT 3/8"
- Стандарт конусного соединения: 24° DIN 2353
- Размер под ключ CH1 / CH2: 24 мм / 27 мм
Стандартное исполнение штуцера выполнено из высокопрочной стали с защитным покрытием. Для эксплуатации в агрессивных средах или при повышенных требованиях к коррозионной стойкости доступно исполнение из нержавеющая сталь AISI 316. Для заказа изделия из нержавеющей стали необходимо заменить первые две цифры артикула с 10.... на 11.... Кроме того, доступна комбинированная версия (артикул 14....), где корпус выполнен из AISI 316, а гайка — из AISI 304.
