Cast Угловой переходник 90° JIC 9/16"(Г)-BSPT 3/8"(Ш), артикул 201013.3
Угловой переходник 90° JIC 9/16"(Г)-BSPT 3/8"(Ш), артикул 201013.3. Соединения под развальцовку 37° (JIC). Угловой ввертной адаптер 90° BSPT (уплотнение по резьбе)
Этот угловой переходник (90°) с артикулом 201013.3 представляет собой высоконадежный фитинг CAST, предназначенный для изменения направления потока и сопряжения различных стандартов резьбы. Изделие обеспечивает компактное и герметичное подключение в условиях ограниченного пространства, что критически важно для мобильной и стационарной гидравлики. Переходник рассчитан на работу в системах среднего и высокого давления (до 350 бар), широко применяется в машиностроении, прессовом оборудовании и станках, где требуется надежная прокладка маслопроводов и рукавов.

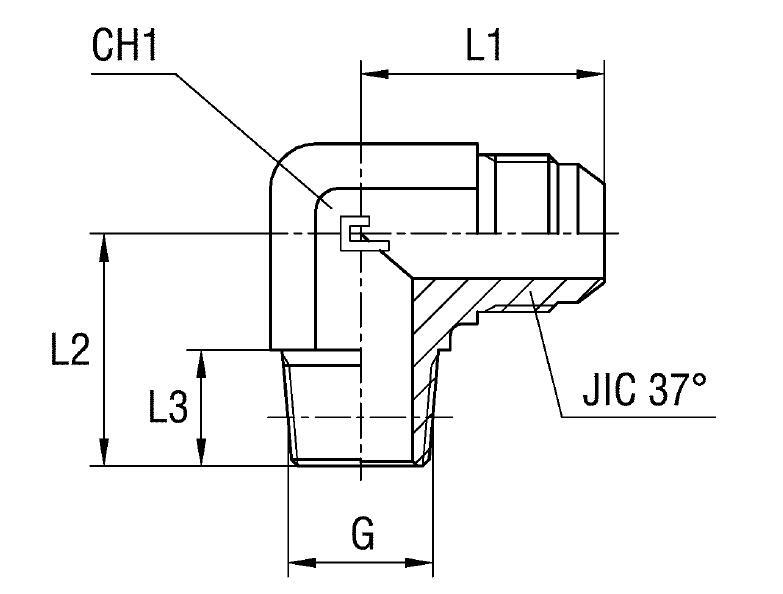

Конструкция данного адаптера 90° сочетает в себе внутреннее конусное соединение JIC 37° (соответствует стандарту SAE J514) и наружную коническую резьбу BSPT 3/8". Такое сочетание обеспечивает высокую герметичность и надежность трубного соединения без необходимости применения дополнительных уплотнительных шайб на стороне JIC. Переходник оптимизирован для быстрой и точной установки, минимизируя потери давления и риск утечек в критически важных узлах.
Стандартное исполнение фитинга выполнено из прочной углеродистой стали, подходящей для работы с большинством гидравлических жидкостей. Для применения в агрессивных или особо коррозионных средах, включая морскую гидравлику или химическое производство, доступна версия из нержавеющей стали AISI 316. Для заказа коррозионностойкого исполнения требуется заменить префикс артикула с 20.... на 21...., что гарантирует полную совместимость и повышенную долговечность изделия.
-
Диаметр трубы10 мм
-
ПроизводительCAST, Универсальная
-
Рабочее давление350 бар
-
Размер под ключ19 мм
-
Стандарт соединенияSAE J514 (JIC 37°)
Документация
 | Технический паспорт CAST — Угловой переходник 90° JIC 9/16"(Г)-BSPT 3/8"(Ш), артикул 201013.3 |
