Угловой переходник 90° JIC 1-1/16"(Г)-BSPT 3/4"(Ш), артикул 201006.3 от Cast
Угловой переходник 90° JIC 1-1/16"(Г)-BSPT 3/4"(Ш), артикул 201006.3. Соединения под развальцовку 37° (JIC). Угловой ввертной адаптер 90° BSPT (уплотнение по резьбе)
Данный высоконадежный угловой переходник 90° (артикул 201006.3) производства CAST предназначен для герметичного изменения направления потока в гидравлических системах высокого давления. Изделие относится к универсальной серии и разработано для обеспечения компактного подключения в условиях ограниченного пространства. Основное назначение — сопряжение линии JIC 37° с компонентами, использующими коническую трубную резьбу BSPT. Переходник выдерживает номинальное рабочее давление (WP) до 350 бар, что делает его применимым в стационарных гидравлических прессах, строительной и мобильной технике, а также в смазочных и топливных системах.

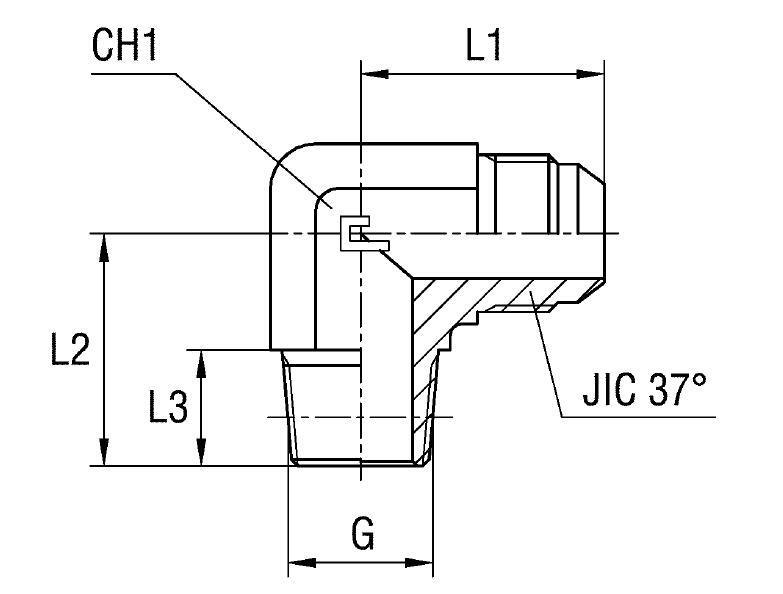

Конструкция представляет собой литой угловой фитинг CAST, обеспечивающий переход от внутренней конусной резьбы JIC 1 1/16-12 (согласно стандарту SAE J514) к внешней конической трубной резьбе BSPT 3/4". Соединение JIC 37° гарантирует высокопрочное и виброустойчивое трубное соединение, не требующее дополнительных эластомерных уплотнений. Коническая резьба BSPT обеспечивает самогерметизацию при монтаже. Размеры L1 (42 мм) и L2 (40 мм), а также размер под ключ CH1 (27 мм) оптимизированы для удобства монтажа.
- Рабочее давление (WP): 350 бар
- Тип соединения 1: JIC 1 1/16-12 (Внутренняя резьба, 37° SAE J514)
- Тип соединения 2: BSPT 3/4" (Внешняя коническая резьба)
- Угол: 90°
- Размер под ключ (CH1): 27 мм
Стандартное исполнение (артикул 201006.3) выполнено из углеродистой стали с защитным покрытием. Для эксплуатации в условиях повышенной влажности, химически агрессивных сред или в пищевой промышленности возможно исполнение из нержавеющей стали AISI 316. При заказе такого варианта необходимо заменить префикс артикула с "20" на "21" (например, 211006.3). Переходник поставляется как монолитный компонент, уплотнительные шайбы или кольца не входят в комплект поставки и не требуются для герметизации основных резьбовых соединений.
