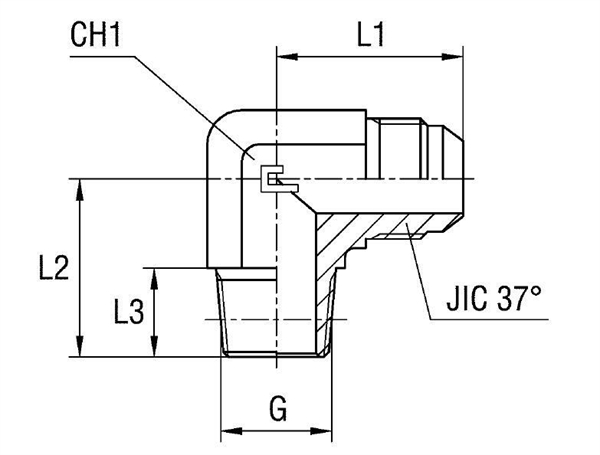

Угловой переходник 90° JIC 3/4"(Г)-BSPT 1/2"(Ш), артикул 201016.3 от Cast
Угловой переходник 90° JIC 3/4"(Г)-BSPT 1/2"(Ш), артикул 201016.3. Соединения под развальцовку 37° (JIC). Угловой ввертной адаптер 90° BSPT (уплотнение по резьбе)
Угловой переходник CAST (артикул 201016.3) предназначен для компактного и надежного подключения гидравлических линий с изменением направления потока на 90°. Этот адаптер обеспечивает переход между распространенными стандартами: внутренней конической резьбой JIC 37° (3/4-16 UNF) и внешней конической трубной резьбой BSPT 1/2". Данный фитинг CAST рассчитан на рабочее давление до 350 бар, что соответствует требованиям систем среднего давления. Основные сферы применения охватывают мобильную строительную и сельскохозяйственную технику, станочное оборудование и промышленные гидравлические установки.
Конструкция представляет собой высокопрочный цельнометаллический угловой адаптер, обеспечивающий минимальные гидравлические потери и высокую механическую надежность. Соединение JIC 37° гарантирует герметичность за счет металлического контакта по конусу (стандарт SAE J514), не требуя дополнительных уплотнений. Резьба BSPT 1/2" (конусная) обеспечивает самогерметизирующийся эффект и надежную фиксацию, что критично для трубное соединение в системах с высокой вибрацией и динамическими нагрузками.
- Максимальное рабочее давление (WP): 350 бар
- Тип соединения 1: JIC 37°, внутренняя (3/4-16 UNF)
- Тип соединения 2: BSPT, внешняя конусная (1/2 дюйма)
- Стандарт фитинга: Соответствует SAE J514
- Размер под ключ (CH1): 22 мм
Стандартное исполнение адаптера изготовлено из высококачественной оцинкованной стали. Для эксплуатации в особо агрессивных средах или при повышенных требованиях к коррозионная стойкость доступна версия из нержавеющей стали AISI 316. Для заказа изделия в исполнении из нержавеющей стали необходимо использовать артикул с префиксом 21 (например, 211016.3). Комплект поставки не включает уплотнительные шайбы, поскольку оба типа соединения являются самогерметизирующими.
