Переборочный угловой соединитель 90° DS16 M24x1.5 (корпус) от Cast
Переборочный угловой соединитель 90° DS16 M24x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° (серия PD90)
Переборочный угловой соединитель 90° артикул 103719.1 от CAST серии S представляет собой высоконадёжный компонент для герметичных трубных соединений. Он разработан для случаев, когда требуется угловой монтаж гидравлической линии через панель или перегородку при давлении до 400 бар, обеспечивая компактное и безопасное подключение. Идеально подходит для систем с низким и стандартным давлением, смазочных систем, топливопроводов, а также станочного оборудования и мобильной техники.

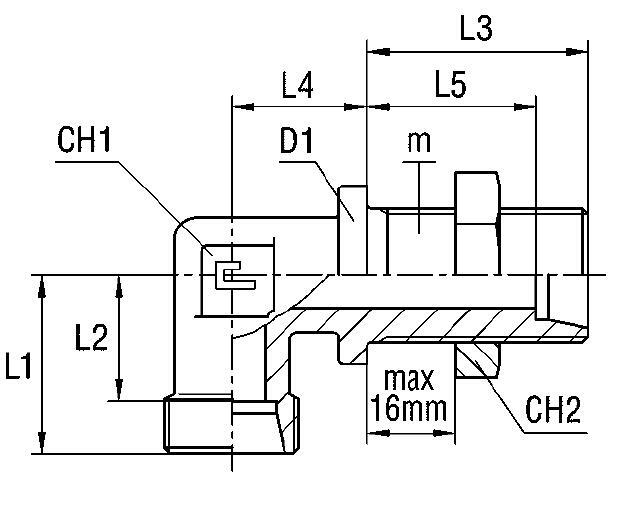

Данный фитинг CAST имеет угловую конструкцию, предназначенную для создания прочных, герметичных соединений стандарта DIN 2353 с конусностью 24°. Его конструкция обеспечивает простоту установки и демонтажа, при этом сохраняя высокую эксплуатационную надёжность даже в условиях повышенной вибрации и динамических нагрузок. Совместимость с трубными соединениями DIN 2353 гарантирует взаимозаменяемость и унификацию.
- Рабочее давление (WP): 400 бар
- Диаметр трубы (метрический) M1/D1: 16 мм
- Резьба 1: M24x1.5
- Размер под ключ 1 (CH1): 24 мм
- Размер под ключ 2 (CH2): 32 мм
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Серия: S
Соединитель поставляется без уплотнительных шайб и наконечников, что позволяет подобрать их отдельно в зависимости от конкретных требований системы. Стандартное исполнение изготовлено из стали. Для условий с агрессивными средами или повышенными требованиями к коррозионной стойкости доступна модификация из нержавеющей стали AISI 316. Для заказа из нержавеющей стали AISI 316 измените первые две цифры артикула с 10.... на 11....; для версии с гайкой из AISI 304 измените на 14.... Данное трубное соединение обеспечивает долговечность и стабильность работы в самых ответственных узлах.
