Переборочный угловой соединитель 90° DL10 M16x1.5 (корпус) от Cast
Переборочный угловой соединитель 90° DL10 M16x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° (серия PD90)
Угловой переборочный фитинг 90° DL10 M16x1.5 (корпус), артикул 103706.1, предназначен для создания компактных и герметичных гидравлических подключений в системах среднего и высокого давления. Данный элемент производства CAST, серия L, широко применяется в промышленном оборудовании, мобильной технике и специализированных станках, обеспечивая надежное соединение в условиях вибрации и перепадов температур. Является частью высококачественных фитингов CAST.

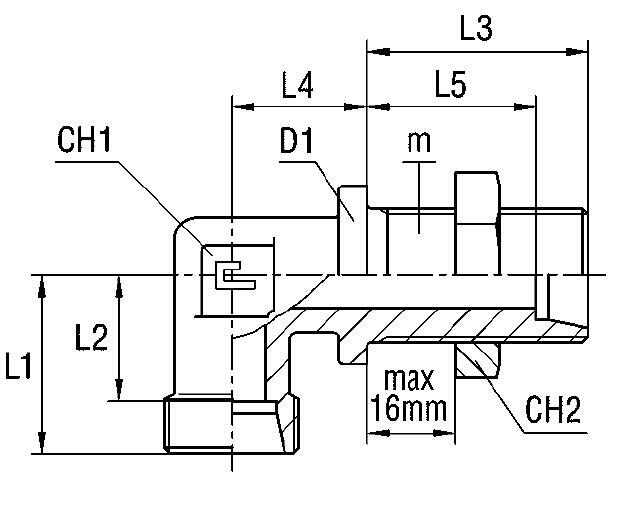

Конструктивно данный фитинг представляет собой угловой корпус 90° с внутренней резьбой M16x1.5 для подключения к трубопроводу или другому компоненту. Соответствует стандарту 24° DIN 2353, что гарантирует полную совместимость с соответствующими трубными соединениями и наконечниками, обеспечивая надежную герметизацию при аксиальной нагрузке. Обеспечивает долговечное трубное соединение.
- Рабочее давление (WP): 315 бар
- Тип резьбы: M16x1.5
- Диаметр трубы (D1): 10 мм
- Стандарт соединения: 24° DIN 2353
- Размер под ключ (CH1): 14 мм
- Размер под ключ (CH2): 22 мм
- Серия: L
- Материал корпуса: Сталь (стандартное исполнение)
Данный переборочный фитинг поставляется в стандартном исполнении из высококачественной стали. Для применений, требующих повышенной коррозионной стойкости или эксплуатации в агрессивных средах, доступны варианты из нержавеющей стали AISI 316. Для заказа фитинга из AISI 316 необходимо заменить первые две цифры артикула "10" на "11". При необходимости заказа фитинга с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула "10" на "14".
