Переборочный угловой соединитель 90° DL10 M16x1.5 в сборе от Cast
Переборочный угловой соединитель 90° DL10 M16x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° (серия PD90)
Представляем переборочный угловой фитинг 90° DL10 M16x1.5 в сборе, артикул 103706. Данное изделие предназначено для организации герметичных и компактных гидравлических подключений в системах среднего и высокого давления. Производитель – CAST, серия L. Широко применяется в гидравлических системах мобильной и стационарной техники, станкостроении, где требуется надежное подключение трубопроводов.

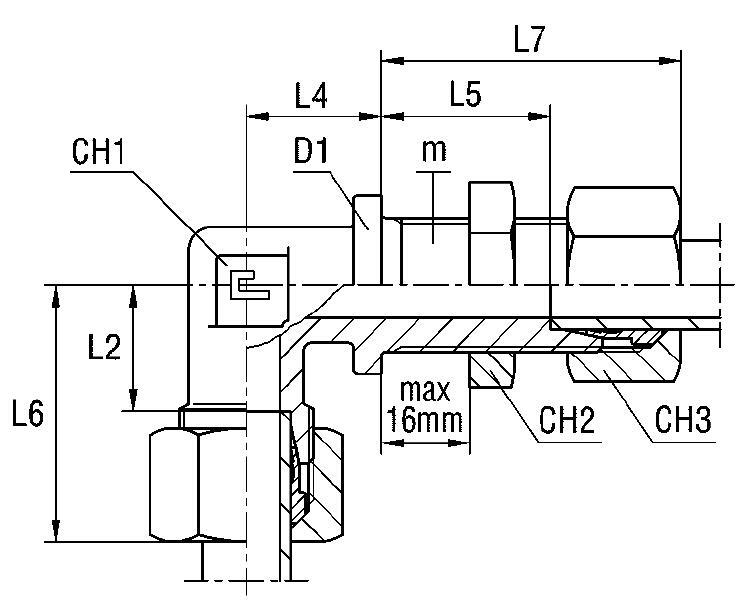

Конструкция представляет собой угловой фитинг 90° с переборочным исполнением, обеспечивающий проход через панель или стенку. Соответствует стандарту DIN 2353 для конических трубных соединений с углом 24°. Гарантирует надежное и герметичное соединение с трубами соответствующего диаметра и резьбового стандарта.
- Рабочее давление (WP): 315 бар
- Диаметр трубы (D1): 10 мм
- Размер под ключ (CH1): 14 мм
- Размер под ключ (CH2): 22 мм
- Резьба (Metric): M16x1.5
- Стандарт трубного соединения: DIN 2353 (24° конус)
- Серия: L
В комплект поставки входит сам фитинг, готовый к монтажу. Для заказа фитинга из нержавеющей стали AISI 316, необходимо заменить префикс артикула с "10" на "11" (например, 113706). При заказе фитинга из AISI 316 с гайкой из AISI 304, префикс артикула меняется на "14" (например, 143706). Это делает изделие оптимальным выбором для работы в условиях повышенной влажности и агрессивных сред, где важна коррозионная стойкость. Ищите надежные фитинги CAST для ваших гидравлических систем.
