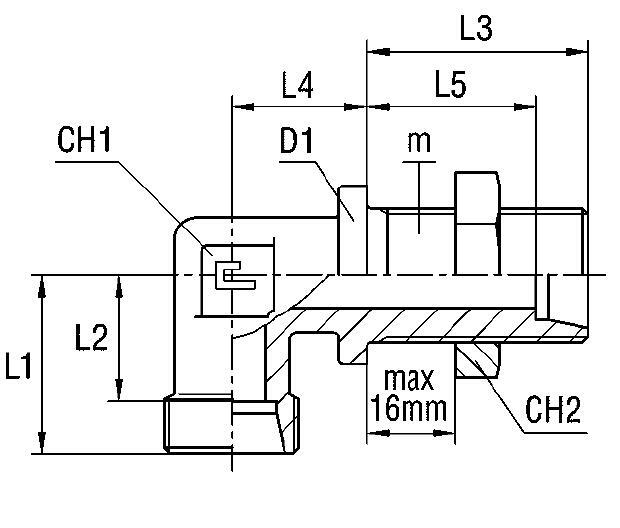

Cast Переборочный угловой соединитель 90° DS14 M22x1.5 (корпус) арт. 103718.1
Переборочный угловой соединитель 90° DS14 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° (серия PD90)
Представляем переборочный угловой фитинг 90° DS14 M22x1.5, артикул 103718.1, производства CAST. Данное изделие предназначено для создания надежного и компактного герметичного соединения в гидравлических системах. Идеально подходит для монтажа на переборках, обеспечивая изменение направления потока рабочей жидкости на 90 градусов. Применяется в стационарном оборудовании, станкостроении и мобильной технике, работающих под высоким давлением.
Конструкция фитинга выполнена в соответствии со стандартом DIN 2353 для трубных соединений с конусностью 24°. Обеспечивает прочное и герметичное соединение с гидравлическими трубками. Центральный корпус фитинга имеет переборочное исполнение, позволяющее монтировать его через отверстия в панелях.
Данный фитинг CAST поставляется как корпус. Для обеспечения коррозионной стойкости и применения в агрессивных средах доступны исполнения из нержавеющей стали AISI 316 (артикул начинается с 11...) или с гайкой из AISI 304 (артикул начинается с 14...). Выбор материала и комплектации зависит от специфических условий эксплуатации гидравлической системы.
-
Артикул103718.1
-
Диаметр трубы14 мм
-
ПроизводительCAST
-
Рабочее давление630 бар
-
Размер под ключ19/30 мм
-
РезьбаM22x1.5
-
СерияS
-
СтандартDIN 2353 (24° конус)
