Переборочный угловой соединитель 90° DL22 M30x2 (корпус) от Cast
Переборочный угловой соединитель 90° DL22 M30x2 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° (серия PD90)
Представляем переборочный угловой соединитель 90° DL22 M30x2 (корпус), артикул 103710.1, производства CAST. Данный фитинг предназначен для создания герметичных и компактных подключений в гидравлических системах. Его применение охватывает широкий спектр задач, включая системы смазки, подачи топлива и общепромышленные установки, где требуется надежное угловое соединение с высокой степенью герметичности. Соединитель идеально подходит для монтажа на панелях и переборках, обеспечивая аккуратное и функциональное размещение трубопроводов. Он относится к серии L, разработанной для работы в условиях стандартного давления.
Конструктивно данный фитинг CAST представляет собой угловой корпус, выполненный в соответствии со стандартом DIN 2353 для трубных соединений с конусностью 24°. Это обеспечивает простоту монтажа и гарантирует надежное уплотнение при соединении с соответствующими трубными наконечниками и врезными кольцами. Конструкция корпуса оптимизирована для прохода через переборки, обеспечивая безопасное и эффективное подсоединение гидравлических линий.

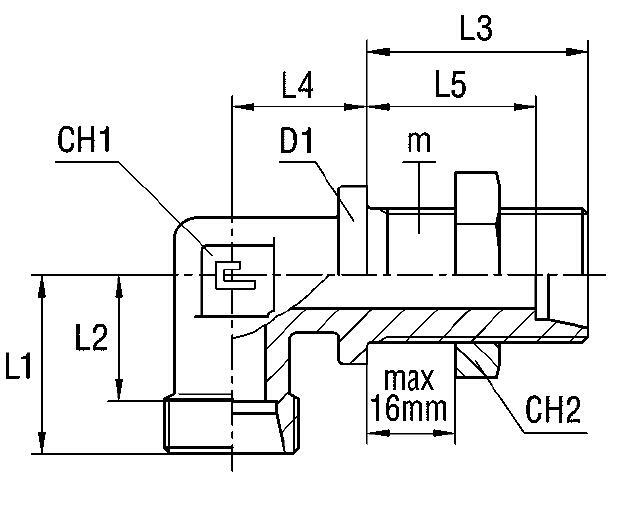

- Тип: Переборочный угловой соединитель 90°
- Артикул: 103710.1
- Производитель: CAST
- Серия: L
- Диаметр трубы (D1): 22 мм
- Резьба (M30x2): M30x2
- Рабочее давление (WP): 160 бар
- Стандарт трубного соединения: 24° DIN 2353
- Размер под ключ (CH1): 27 мм
- Размер под ключ (CH2): 41 мм
Данный продукт поставляется как корпус. Для получения полной функциональности, требуется подбор соответствующих уплотнительных элементов и крепежа, если они не входят в комплект поставки. Для применения в условиях повышенной коррозионной активности или агрессивных сред, доступна версия из нержавеющей стали AISI 316: при заказе замените префикс артикула 10 на 11 (например, 113710.1). Также предусмотрен вариант с гайкой из нержавеющей стали AISI 304, для которого префикс артикула должен быть 14 (например, 143710.1). Это позволяет выбрать оптимальное решение для каждого конкретного применения, включая морскую технику и химическую промышленность.
