Переборочный угловой соединитель 90° DL18 M26x1.5 (корпус) от Cast
Переборочный угловой соединитель 90° DL18 M26x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° (серия PD90)
Данный переборочный угловой фитинг 90°, артикул 103709.1, производства CAST, предназначен для создания надежных и компактных герметичных соединений в гидравлических системах. Серия L обеспечивает работу при стандартных и повышенных давлениях. Широко применяется в мобильной технике, станкостроении, а также в системах смазки и топливоподачи, где требуется изменение направления потока рабочей жидкости на 90° через перегородку.
Конструктивно представляет собой полый угловой корпус для трубного соединения с конусностью 24° согласно стандарту DIN 2353. Обеспечивает безопасное и герметичное подключение гидравлических линий, предотвращая утечки и загрязнение системы. Надежное соединение достигается за счет конусного уплотнения.
- Рабочее давление (WP): 315 бар
- Диаметр трубы (D1): 18 мм
- Наружный диаметр корпуса (D1): 32 мм
- Резьба присоединения: M26x1.5
- Соответствие стандарту: 24° DIN 2353

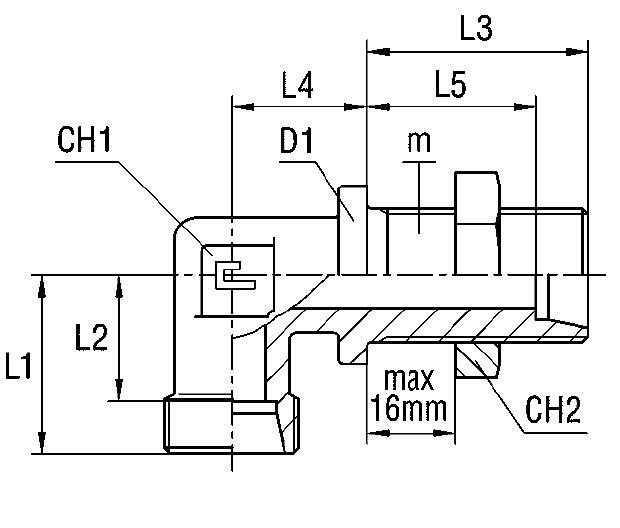

- Габаритные размеры (L1/L2/L3/L4): 31/23.5/40/24 мм
- Размеры под ключ (CH1/CH2): 24/36 мм
- Серия: L
Фитинг поставляется как корпус, требующий комплектации соответствующими фитингами и уплотнительными элементами (приобретаются отдельно). Изготовлен из углеродистой стали. Для эксплуатации в агрессивных средах или условиях повышенной коррозии доступны варианты из нержавеющей стали AISI 316 (артикул начинается с 11) или с гайкой из AISI 304 (артикул начинается с 14). При заказе важно учитывать префикс артикула для выбора необходимого материала. Фитинг CAST является оптимальным решением для надежного трубного соединения.
