Переборочный угловой соединитель 90° DL15 M22x1.5 (корпус) от Cast
Переборочный угловой соединитель 90° DL15 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° (серия PD90)
Представляем переборочный угловой фитинг 90° артикула 103708.1 от производителя CAST. Данное изделие предназначено для создания надежных и герметичных гидравлических соединений в системах, работающих под давлением до 315 бар. Корпус фитинга обеспечивает компактное подключение трубопроводов, широко используется в мобильной и стационарной гидравлике, системах смазки и управления. Серия L гарантирует высокую пропускную способность.
Конструкция фитинга соответствует стандарту DIN 2353 для соединений с конусностью 24°, что обеспечивает его полную совместимость с соответствующими трубными фитингами и наконечниками. Переборочное исполнение позволяет осуществить монтаж через панель или стенку, сохраняя при этом целостность гидравлической системы и обеспечивая эстетичный внешний вид установки. Особая конструкция гарантирует долговременную герметичность.

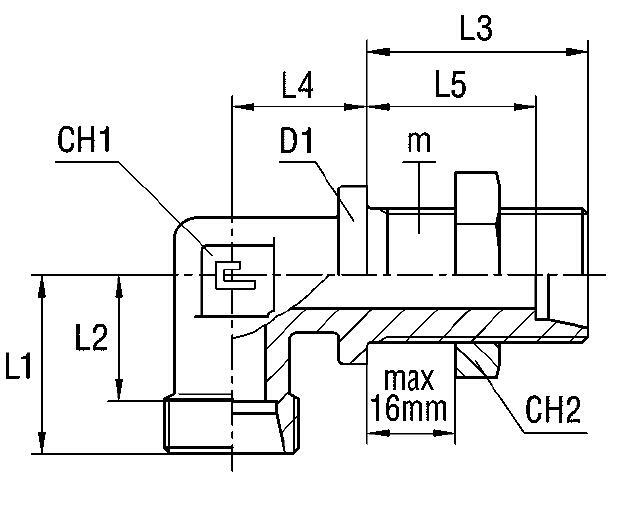

- Тип фитинга: Угловой, переборочный 90°
- Артикул (стандарт): 103708.1
- Производитель: CAST
- Серия: L
- Стандарт трубного соединения: 24° DIN 2353
- Резьба (Metric): M22x1.5
- Диаметр наружный (D1): 27 мм
- Диаметр под трубу (D1): 15 мм
- Рабочее давление (WP): 315 бар
- Размер под ключ (CH1): 19 мм
- Размер под ключ (CH2): 30 мм
Стандартное исполнение корпуса изготавливается из углеродистой стали с цинковым покрытием. Для применения в агрессивных средах или условиях повышенной влажности, где требуется высокая коррозионная стойкость, доступны варианты из нержавеющей стали AISI 316. Для заказа фитинга из AISI 316 корпус, необходимо заменить префикс артикула "10" на "11" (пример: 113708.1). При необходимости заказа фитинга с корпусом из AISI 316 и гайкой из AISI 304, префикс артикула следует заменить на "14" (пример: 143708.1). Уплотнительные шайбы не входят в комплект поставки корпуса.
