Cast Ввертной угловой штуцер 90° DLL06 BSPT 1/8" (корпус) арт. 102002.1
Ввертной угловой штуцер 90° DLL06 BSPT 1/8" (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ввертной адаптер 90° BSPT (уплотнение по резьбе)
Ввертной угловой штуцер 90° CAST, артикул 102002.1, предназначен для создания компактного углового соединения в гидравлических системах низкого и стандартного давления. Используется для подключения трубок в станочном оборудовании, мобильной технике и других областях, где требуется надежное и герметичное соединение под углом 90 градусов.

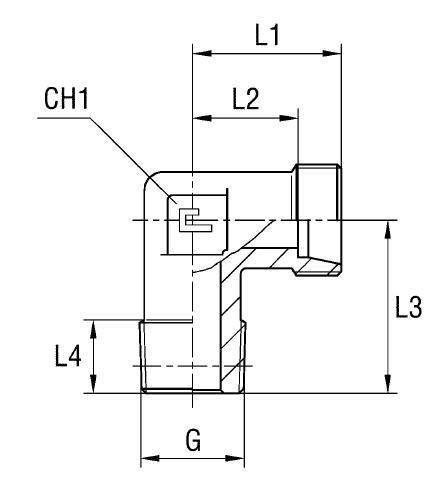

Конструкция представляет собой угловой фитинг с ввертной резьбой BSPT 1/8" и трубным соединением под приварку диаметром 6 мм. Соответствует стандарту DIN 2353 для соединений 24°, обеспечивая совместимость с широким спектром трубных систем. Конструкция корпуса обеспечивает надежное уплотнение и устойчивость к вибрациям.
Поставляется только корпус фитинга. Дополнительно могут потребоваться уплотнительные шайбы и фитинги/наконечники для завершения соединения. Для применения в агрессивных средах или при повышенных требованиях к коррозионной стойкости доступна версия из нержавеющей стали AISI 316 (артикул начинается с 11...). Также доступен вариант с гайкой из нержавеющей стали AISI 304 (артикул начинается с 14...). Обратите внимание, что данная позиция не соответствует норме ISO 8434-1.
-
Диаметр трубы6 мм
-
Рабочее давление100 бар
-
Размер под ключ21 мм, 9 мм
-
РезьбаBSPT 1/8"
-
СерияLL
