Ввертной угловой штуцер 90° DL06 BSPT 1/4" от Cast
Ввертной угловой штуцер 90° DL06 BSPT 1/4". Соединения с врезным кольцом (DIN 2353). Угловой ввертной адаптер 90° BSPT (уплотнение по резьбе)
Данный ввертной угловой штуцер (Elbow Stud Fitting) серии DL, артикул 102024.1, разработан и произведен компанией CAST. Изделие предназначено для обеспечения герметичного углового подключения трубопроводов (90°) к корпусам, клапанам или коллекторам в гидравлических системах. Благодаря компактной конструкции, фитинг оптимален для использования в условиях ограниченного монтажного пространства, характерных для станков, промышленного оборудования и мобильной техники. Серия L (Легкая) рассчитана на рабочее давление до 315 бар.
Конструктивно штуцер объединяет внешнюю трубную резьбу BSPT 1/4" для вворачивания в систему и патрубок для подключения стандартного трубного соединения с конусом 24° по стандарту DIN 2353. Фитинг предназначен для жесткого присоединения гидравлических трубок диаметром 6 мм. Важно учитывать, что, несмотря на применение 24° конуса, данная конкретная позиция не соответствует требованиям международной нормы ISO 8434-1, что необходимо принимать во внимание при проектировании ответственных гидравлических контуров.
- Артикул CAST: 102024.1
- Рабочее давление (WP): 315 бар
- Диаметр присоединяемой трубы (D1): 6 мм
- Тип резьбы (для ввертывания): BSPT 1/4"
- Стандарт соединения: 24° конус (DIN 2353), серия L

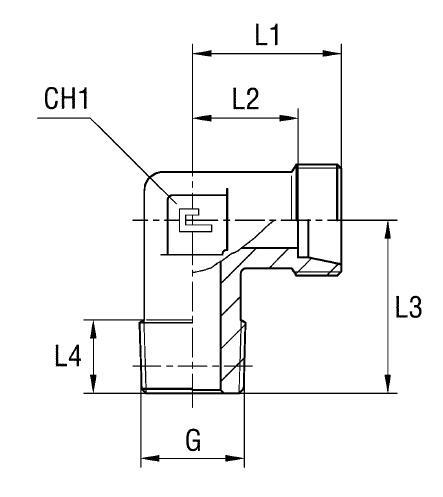

- Размер под ключ (CH1/CH2): 29 / 12 мм
Стандартное исполнение артикула 10.... выполнено из высокопрочной углеродистой стали с антикоррозионным покрытием. Для эксплуатации в агрессивной среде, где требуется повышенная коррозионная стойкость, доступно исполнение из нержавеющей стали AISI 316. Для заказа фитинга из AISI 316 необходимо сменить префикс артикула с 10.... на 11.... При необходимости комплектации фитинга из AISI 316 гайкой из нержавеющей стали AISI 304, следует использовать префикс 14.....
