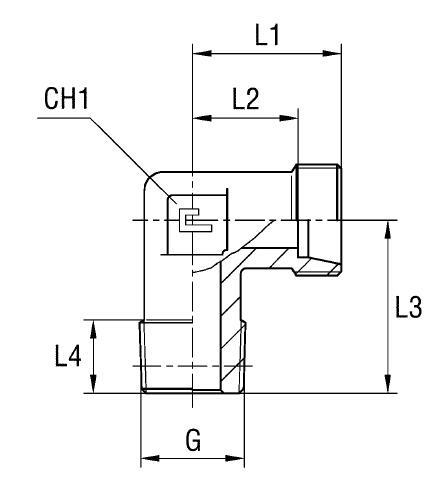

Cast Ввертной угловой штуцер 90° DL22 BSPT 3/4" (корпус) арт. 102010.1
Ввертной угловой штуцер 90° DL22 BSPT 3/4" (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ввертной адаптер 90° BSPT (уплотнение по резьбе)
Ввертной угловой штуцер, артикул 102010.1, предназначен для создания надежного углового соединения в гидравлических системах. Производство CAST, серия L. Применяется для систем со стандартным давлением, подходит для использования с маслами, топливом и другими гидравлическими жидкостями в станках и мобильной технике.
Конструкция штуцера обеспечивает герметичное соединение под углом 90°. Соответствует стандартам трубного соединения DIN 2353 (соединения 24°). Совместим с трубными соединениями и конусностью BSPT 3/4". Данный угловой фитинг CAST не соответствует норме ISO 8434-1.
Поставляется как корпус. Для заказа штуцера из нержавеющей стали AISI 316, необходимо заменить префикс артикула "10" на "11". Для исполнения с гайкой из нержавеющей стали AISI 304, замените префикс на "14". Исполнение из нержавеющей стали рекомендуется для применений в агрессивных средах и для обеспечения высокой коррозионной стойкости.
-
Артикул102010.1
-
Диаметр трубы22 мм
-
ПроизводительCAST
-
Рабочее давление160 бар
-
Размер под ключ27 мм, 44 мм
-
Резьба3/4" BSPT
-
СерияL
-
СтандартСоединения 24° DIN 2353
