Ввертной угловой штуцер 90° DL15 BSPT 1/2" (корпус) от Cast
Ввертной угловой штуцер 90° DL15 BSPT 1/2" (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ввертной адаптер 90° BSPT (уплотнение по резьбе)
Представленный угловой штуцер CAST (артикул 102008.1) является ключевым компонентом для создания герметичных и компактных соединений в гидравлических системах. Изделие предназначено для изменения направления потока на 90 градусов в местах подключения к портам. Относится к легкой серии (L) и обеспечивает надежное трубное соединение с рабочим давлением до 315 бар. Основные области применения включают стационарное промышленное оборудование, низко- и среднеоборотистые станки, системы смазки и мобильную технику, работающую со стандартными минеральными маслами.
Данный ввертной фитинг-корпус оснащен внешней конической резьбой BSPT 1/2" для вкручивания в резьбовой порт оборудования. Трубный конец предназначен для соединения с трубой диаметром 15 мм по принципу 24° конуса, соответствующему стандарту DIN 2353. Важно отметить, что, несмотря на использование базового стандарта DIN 2353, данная конкретная позиция не соответствует более широкой норме ISO 8434-1. Конструкция обеспечивает высокую механическую прочность и устойчивость к вибрационным нагрузкам, характерным для гидравлических линий.
- Рабочее давление (WP): 315 бар
- Тип резьбы для порта: BSPT 1/2" (коническая)
- Диаметр соединяемой трубы (D1): 15 мм
- Серия: L (Легкая)
- Стандарт соединения: 24° конус DIN 2353

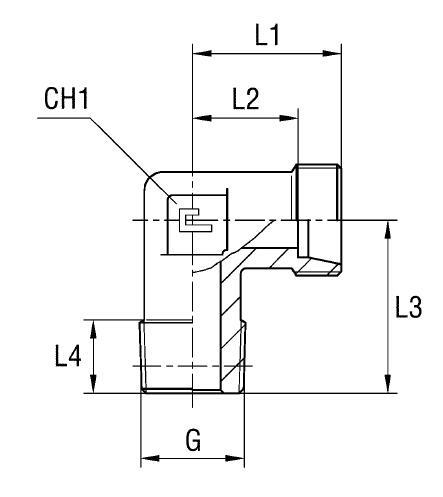

- Размер под ключ (CH1, для монтажа корпуса): 36 мм
Стандартное исполнение штуцера выполнено из гальванизированной стали с защитным покрытием. Для проектов, требующих повышенной коррозионной стойкости или работы с агрессивными средами, возможно исполнение из нержавеющей стали AISI 316. При необходимости заказа в нержавеющем исполнении следует изменить префикс артикула с 10.... на 11...... Изделие поставляется как корпус и требует отдельного приобретения гайки и врезного кольца для формирования полного 24° трубного соединения.
