Ввертной угловой штуцер 90° DL12 BSPT 3/8" (корпус) от Cast
Ввертной угловой штуцер 90° DL12 BSPT 3/8" (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ввертной адаптер 90° BSPT (уплотнение по резьбе)
Угловой ввертной штуцер (артикул 102007.1) предназначен для создания герметичного и пространственно компактного углового подключения (90°) гидравлических линий. Данный фитинг CAST серии L (легкая) разработан для эксплуатации в системах стандартного и низкого давления. Он оптимально подходит для применения в станкостроении, мобильной технике, а также в топливных, смазочных и общих промышленных гидравлических установках. Максимальное рабочее давление (WP) составляет 315 бар.
Конструкция представляет собой угловой корпус без накидной гайки и врезного кольца, предназначенный для сборки полного узла врезного трубного соединения. Штуцер соответствует требованиям 24° конуса по стандарту DIN 2353. Резьба присоединения к порту — BSPT 3/8". Изделие разработано для обеспечения надежной фиксации трубок внешним диаметром 12 мм. Обращаем внимание: данная позиция не соответствует всем требованиям нормы ISO 8434-1, что необходимо учитывать при проектировании систем.
- Рабочее давление (WP): 315 бар (31,5 МПа)
- Номинальный диаметр трубы (D1): 12 мм
- Присоединительная резьба: BSPT 3/8"
- Серия нагрузки: L (Легкая)
- Стандарт трубного соединения: DIN 2353 (24° конус)

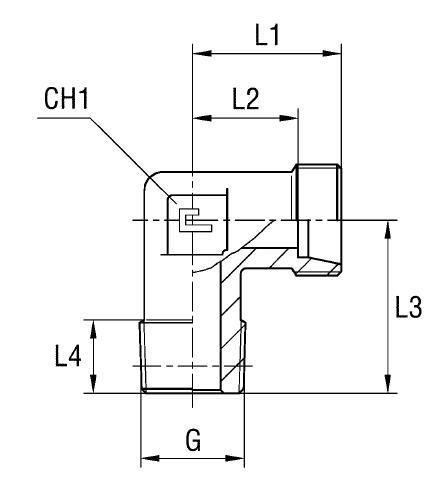

- Размер под ключ (CH1 / CH2): 32 мм / 17 мм
Стандартное исполнение штуцера выполнено из высокопрочной углеродистой стали с антикоррозийным покрытием. Для специальных условий, требующих повышенной коррозионной стойкости или работы с агрессивными средами, предусмотрены варианты из нержавеющей стали. При заказе корпуса из нержавеющей стали AISI 316 (для химической, пищевой промышленности или морского оборудования) необходимо изменить префикс артикула с 10.... на 11..... Вариант исполнения 14.... поставляется с корпусом из AISI 316 и гайкой из нержавеющей стали AISI 304.
