Ввертной угловой штуцер 90° DL08 BSPT 1/4" (корпус) от Cast
Ввертной угловой штуцер 90° DL08 BSPT 1/4" (корпус). Соединения с врезным кольцом (DIN 2353). Угловой ввертной адаптер 90° BSPT (уплотнение по резьбе)
Данный ввертной угловой штуцер 90° (Артикул 102005.1) является ключевым компонентом для создания компактных и надежных гидравлических соединений. Произведенный компанией CAST, этот фитинг предназначен для подключения жестких труб диаметром 8 мм к портам с резьбой 1/4" BSPT под углом 90°. Принадлежит к Легкой серии (L) и рассчитан на стандартное рабочее давление (WP) до 315 бар. Основное назначение – интеграция в системы смазки, промышленные установки, станки и мобильную технику, где требуется экономия пространства и высокая герметичность.
Конструктивно штуцер представляет собой цельнометаллический корпус, обеспечивающий высокопрочное трубное соединение с 24° конусом. Геометрия соединения соответствует ключевым параметрам стандарта DIN 2353. Несмотря на высокую совместимость, производитель уточняет, что данный корпус не полностью соответствует норме ISO 8434-1. Угловое исполнение DL08 минимизирует требования к монтажному пространству и обеспечивает оптимальную прокладку трубопровода в сложных агрегатах.
- Артикул CAST: 102005.1
- Рабочее давление (WP): 315 бар
- Диаметр присоединяемой трубы (D1): 8 мм
- Присоединительная резьба: 1/4" BSPT
- Серия: Легкая (L)
- Стандарт: Соединения 24° DIN 2353

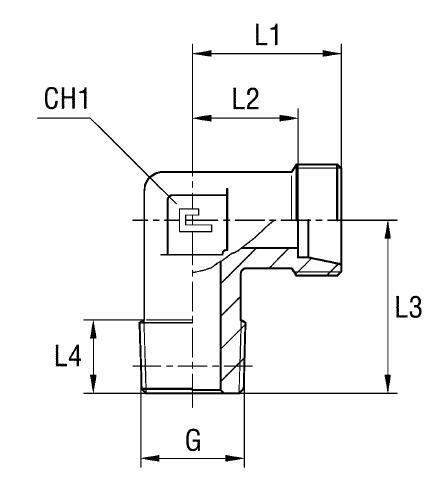

- Размер под ключ (CH1/CH2): 29 / 12 мм
Стандартная поставка фитинга (артикул с префиксом 10....) выполнена из высококачественной стали. Для работы в агрессивных или коррозионных средах, включая морскую гидравлику, предусмотрены варианты исполнения из нержавеющей стали AISI 316 (смена префикса на 11....). Также доступен вариант для особых условий (префикс 14....), где корпус выполнен из AISI 316, а накидная гайка из AISI 304. Для герметичного и полного функционирования штуцер требует обязательной доукомплектации соответствующими врезным кольцом и накидной гайкой.
