Ввертной штуцер FC DS12 NPT 3/8" (корпус) от Cast
Ввертной штуцер FC DS12 NPT 3/8" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер NPT (уплотнение по резьбе)
Представляем ввертной штуцер FC DS12 NPT 3/8", артикул 101817.1, разработанный компанией CAST. Этот фитинг предназначен для обеспечения надежного герметичного соединения между трубными линиями (диаметром 12 мм) и корпусами агрегатов, коллекторами или гидравлическими блоками, имеющими внутреннюю резьбу NPT 3/8". Изделие относится к тяжелонагруженной Серии S (Heavy Duty) и идеально подходит для систем высокого давления в стационарной и мобильной технике, а также в промышленных станках.
Конструкция представляет собой цельный корпус ввертного штуцера (Body Only), обеспечивающий компактное подключение. Соединение с гидравлической линией осуществляется по стандарту 24° конуса, что гарантирует высокую плотность при монтаже с соответствующими трубными гайками и врезными кольцами (в комплект не входят). Несмотря на то, что это трубное соединение спроектировано для работы с компонентами DIN 2353, данная конкретная позиция не соответствует в полной мере стандарту ISO 8434-1, предлагая при этом оптимизированную геометрию для специфических условий монтажа.
- Рабочее давление (WP): 630 бар
- Номинальный диаметр трубы (D1): 12 мм
- Тип резьбы корпуса: NPT 3/8"
- Серия: S (Тяжелая/Heavy Duty)

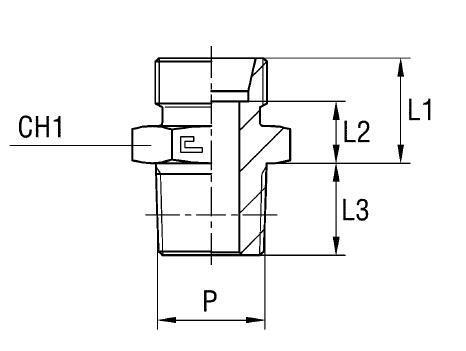

- Размер под ключ CH1 (для затяжки): 22 мм
- Размер под ключ CH2 (для удержания): 24 мм
- Соответствие трубного соединения: 24° DIN 2353
Стандартное исполнение фитинга CAST выполнено из высокопрочной стали с защитным покрытием. Для эксплуатации в агрессивных и коррозионных средах доступны специальные варианты исполнения: при замене префикса артикула с 10.... на 11.... заказывается исполнение полностью из нержавеющей стали AISI 316. Вариант 14.... предоставляет корпус из AISI 316 с гайкой из AISI 304 (при заказе полного комплекта), что обеспечивает максимальную устойчивость и долговечность узла. Позиция поставляется как "корпус" (без гайки и врезного кольца).
