Ввертной штуцер FC DL06 NPT 1/8" (корпус) от Cast
Ввертной штуцер FC DL06 NPT 1/8" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер NPT (уплотнение по резьбе)
Данный ввертной штуцер серии DL06 с артикулом 101804.1 от производителя CAST предназначен для создания герметичного и надежного перехода между метрическим трубным соединением и конической дюймовой резьбой NPT 1/8". Основное назначение – интеграция компонентов с NPT-резьбой в гидравлические системы с трубными соединениями 24° DIN 2353. Фитинг CAST серии L (легкая) находит широкое применение в оборудовании со стандартным и низким давлением (до 315 бар), включая системы смазки, топливные линии, станки и мобильную технику, где требуется компактное и прочное подключение.
Конструктивно штуцер представляет собой прямой корпус, предназначенный для создания резьбового соединения NPT 1/8" с трубным соединением 24° конусности DIN 2353 для трубы диаметром 6 мм. Следует отметить, что, несмотря на соответствие трубной части стандарту DIN 2353 / ISO 8434-1, сам фитинг с резьбой NPT 1/8" не полностью соответствует нормам ISO 8434-1, что важно учитывать при проектировании систем. Он обеспечивает прямое, неразборное подключение к порту NPT.
- Бренд: CAST
- Артикул: 101804.1
- Рабочее давление (WP): 315 бар
- Диаметр трубы M1/D1: 6 мм
- Резьба 1: NPT 1/8"
- Серия: L (Легкая)

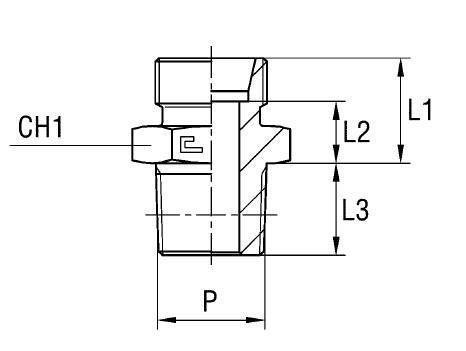

- Размер под ключ 1 (CH1): 12 мм
- Размер под ключ 2 (CH2): 14 мм
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Длина L1: 14 мм
- Длина L2: 7 мм
- Длина L3: 10 мм
- Длина L4: 22 мм
Стандартное исполнение гидравлического штуцера NPT выполнено из стали. Для особых условий эксплуатации, требующих повышенной коррозионной стойкости, доступны варианты из нержавеющей стали AISI 316. Для заказа фитинга из AISI 316 необходимо заменить префикс артикула с 10.... на 11..... Если требуется фитинг из нержавеющей стали AISI 316 в комплекте с гайкой из нержавеющей стали AISI 304, артикул изменится на 14..... Эти модификации идеально подходят для агрессивных сред, химической и пищевой промышленности, а также судостроения. Данная позиция является корпусом штуцера; гайка и врезное кольцо для трубного соединения заказываются отдельно, если не поставляются в комплекте.
