Ввертной штуцер FC DL18 NPT 1/2" (корпус) от Cast

Ввертной штуцер FC DL18 NPT 1/2" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер NPT (уплотнение по резьбе)

Данный ввертной штуцер артикул 101809.1, разработанный производителем CAST, представляет собой базовый корпус фитинга для подключения метрических трубок. Изделие относится к облегченной серии L и предназначено для создания герметичного и надежного соединения трубопровода к порту или компоненту, оснащенному дюймовой конической резьбой NPT 1/2". Штуцер рассчитан на стандартное и среднее давление и широко используется в гидравлических системах стационарного оборудования, а также в топливных и смазочных контурах мобильной техники.

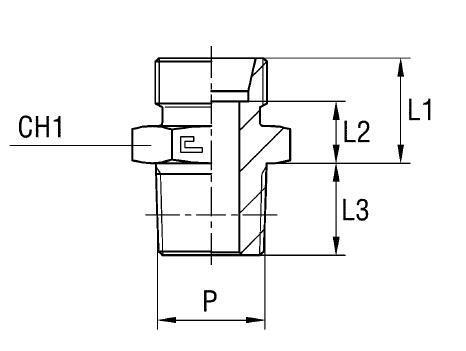

Конструктивно штуцер является корпусом для универсального 24° конусного трубного соединения стандарта DIN 2353, рассчитанного на трубу внешним диаметром 18 мм. Со стороны системы используется самоуплотняющаяся коническая резьба. Обратите внимание: хотя штуцер совместим с элементами по ISO 8434-1, сам данный корпус (позиция) не соответствует полной норме ISO 8434-1.

• Рабочее давление (WP): 315 бар
• Диаметр трубы M1/D1: 18 мм (Серия L)
• Резьба подключения: NPT 1/2"
• Стандарт трубного соединения: 24° DIN 2353
• Размер под ключ CH1 (сторона NPT): 27 мм
• Размер под ключ CH2 (сторона трубы): 32 мм

Стандартное исполнение выполнено из углеродистой стали с высокой прочностью. Для условий, требующих повышенной коррозионной стойкости и эксплуатации в агрессивной среде, доступен вариант исполнения из нержавеющей стали AISI 316 (заказывается заменой префикса артикула 10... на 11...). Кроме того, предусмотрен вариант (префикс 14...), где корпус выполнен из AISI 316, а соединительная гайка (поставляется отдельно) — из нержавеющей стали AISI 304.
