Ввертной штуцер FC DL15 NPT 1/2" (корпус) от Cast
Ввертной штуцер FC DL15 NPT 1/2" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер NPT (уплотнение по резьбе)
Данный ввертной штуцер с артикулом 101808.1 от производителя CAST относится к легкой серии "L" и предназначен для создания герметичного и надежного соединения в гидравлических системах. Основное назначение – подключение труб диаметром 15 мм к элементам с внутренней конической резьбой NPT 1/2". Он находит широкое применение в стационарном оборудовании, металлообрабатывающих станках и мобильной технике, работающих при стандартных значениях давления.
Конструктивно фитинг представляет собой ввертной корпус с наружной трубной резьбой NPT 1/2" с одной стороны и присоединением под метрическую трубу диаметром 15 мм с другой. Трубное соединение выполнено по стандарту 24° DIN 2353, обеспечивая высокую надежность. Важно отметить, что данная позиция не соответствует более новому стандарту ISO 8434-1, что указывает на специфику применения в системах, ориентированных на DIN-стандарты.
- Рабочее давление (WP): 315 бар
- Диаметр подключаемой трубы: 15 мм
- Резьба корпуса: NPT 1/2"
- Серия: L (легкая серия)
- Стандарт трубного соединения: 24° DIN 2353

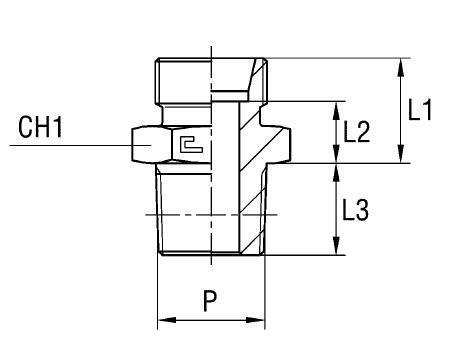

- Размер под ключ 1 (для NPT): 24 мм
- Размер под ключ 2 (для трубного соединения): 27 мм
- Длина L1: 18,5 мм
- Длина L2: 11,5 мм
- Длина L3: 19,5 мм
- Длина L4: 26,5 мм
Стандартное исполнение гидравлического штуцера поставляется из оцинкованной стали. Для применения в агрессивных средах или условиях, требующих повышенной коррозионной стойкости, доступны варианты из нержавеющей стали. При заказе фитинга из нержавеющей стали AISI 316 измените первые две цифры артикула с 10.... на 11..... Если требуется корпус из AISI 316 с гайкой из нержавеющей стали AISI 304, используйте префикс 14..... Гайка и врезное кольцо для трубного соединения приобретаются отдельно.
