Ввертной штуцер FC DL12 NPT 3/8" (корпус) от Cast
Ввертной штуцер FC DL12 NPT 3/8" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер NPT (уплотнение по резьбе)
Данный ввертной штуцер CAST артикул 101807.1, входящий в серию L, предназначен для создания надежного и герметичного гидравлического соединения в различных системах. Он обеспечивает прямое подключение к оборудованию или трубопроводам, что критически важно для станков, мобильной техники, а также систем смазки и топливоподачи. Основное назначение — эффективное присоединение трубных линий в условиях низкого и стандартного рабочего давления.
Конструктивно ввертной штуцер представляет собой цельнолитой гидравлический фитинг, обеспечивающий резьбовое присоединение к порту и трубное соединение 24° DIN 2353. Важно отметить, что данная позиция не соответствует в полной мере норме ISO 8434-1, что необходимо учитывать при проектировании и монтаже. Резьбовое соединение стандарта NPT 3/8" обеспечивает прочное и герметичное ввинчивание в соответствующий порт, а сторона для трубы диаметром 12 мм позволяет легко интегрировать его в стандартные гидравлические линии.

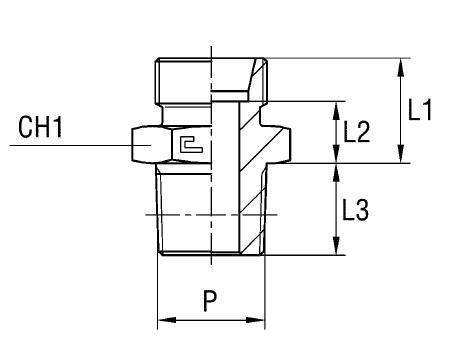

- Артикул: 101807.1
- Рабочее давление (WP): 315 бар
- Диаметр трубы M1/D1: 12 мм
- Размер под ключ 1 (CH1): 19 мм
- Размер под ключ 2 (CH2): 22 мм
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Длина L1: 17 мм
- Длина L2: 10 мм
- Длина L3: 15 мм
- Длина L4: 24,5 мм
Стандартное исполнение фитинга CAST поставляется из высококачественной стали. Для эксплуатации в агрессивных средах или при повышенных требованиях к коррозионной стойкости, доступен гидравлический фитинг из нержавеющей стали AISI 316. Для заказа такой версии необходимо заменить первые две цифры артикула с «10....» на «11....». Кроме того, существует вариант из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, для которого префикс артикула изменяется на «14....», обеспечивая повышенную износостойкость и долговечность соединения.
