Ввертной штуцер FC DL10 NPT 3/8" (корпус) от Cast
Ввертной штуцер FC DL10 NPT 3/8" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер NPT (уплотнение по резьбе)
Данное изделие представляет собой ввертной штуцер CAST (артикул 101829.1) серии FC DL, предназначенный для создания герметичных угловых или прямых подключений в гидравлических системах. Основное назначение – подключение труб 10 мм (легкая серия L) к портам с конической резьбой NPT 3/8". Изделие разработано для использования в стандартных гидравлических контурах, включая стационарные прессы, станки и мобильную технику, где требуется рабочее давление до 315 бар. Штуцер применяется для передачи минеральных масел, смазочных материалов и неагрессивных рабочих жидкостей.

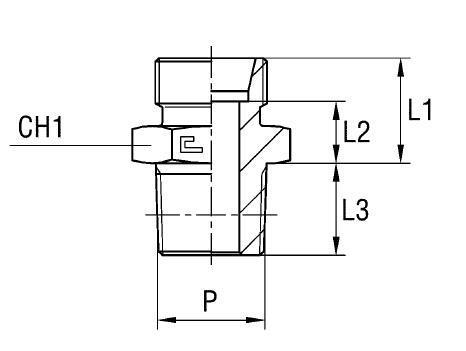

Конструкция FC DL10 представляет собой корпус фитинга (body) с внутренней конусностью 24°, что обеспечивает совместимость со стандартами трубного соединения DIN 2353 при использовании накидной гайки и врезного кольца (приобретаются отдельно). Резьбовая часть выполнена в соответствии со стандартом конической трубной резьбы NPT 3/8", гарантируя надежное уплотнение. Обращаем внимание, что данная позиция не соответствует напрямую норме ISO 8434-1, что необходимо учитывать при интеграции в высоконагруженные узлы.
- Рабочее давление (WP): 315 бар
- Диаметр подключаемой трубы D1 (Серия L): 10 мм
- Тип и размер резьбы: NPT 3/8"
- Стандарт соединения: 24° конус DIN 2353
- Размер под ключ (CH1/CH2): 19 мм
Стандартное исполнение штуцера выполнено из оцинкованной углеродистой стали с высокой прочностью. Для эксплуатации в условиях повышенной коррозионной активности или агрессивной среды (морские приложения, химическая промышленность) доступна модификация из нержавеющей стали AISI 316. Для заказа полностью нержавеющей версии замените префикс артикула с 10.... на 11..... Также возможен вариант (префикс 14....), где корпус выполнен из AISI 316, а накидная гайка (приобретается отдельно) – из нержавеющей стали AISI 304.
