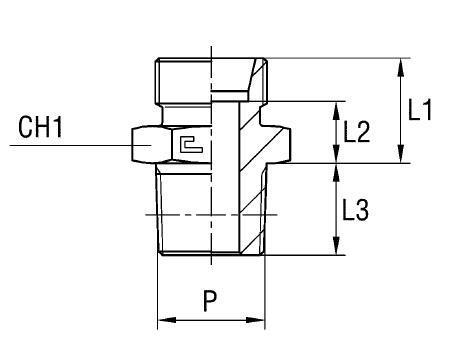

Cast Ввертной штуцер FC DL10 NPT 1/4" (корпус) арт. 101806.1
Ввертной штуцер FC DL10 NPT 1/4" (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер NPT (уплотнение по резьбе)
Штуцер FC DL10 NPT 1/4" (артикул 101806.1) представляет собой специализированный ввертной штуцер CAST, разработанный для компактного и герметичного подключения метрических труб с наружным диаметром 10 мм к портам с конической резьбой NPT 1/4". Этот компонент легкой серии (L) от фитинг CAST используется в гидравлических системах со средним рабочим давлением в станкостроении, промышленном оборудовании, системах смазки и гидравлике мобильной техники.
Конструкция штуцера включает корпус с внешней конической резьбой NPT, обеспечивающей надежную, самогерметизирующуюся фиксацию в порте без использования дополнительных уплотнительных колец. На другом конце реализовано стандартное трубное соединение под обжимное кольцо и гайку (заказываются отдельно), совместимое с компонентами 24° конуса по стандарту DIN 2353. Инженерам следует учитывать, что данная позиция, благодаря специфике резьбы NPT, не соответствует полной норме ISO 8434-1.
Стандартное исполнение выполнено из стали с антикоррозийным покрытием. Для применения в условиях агрессивных сред, где требуется повышенная коррозионная стойкость, доступно исполнение из нержавеющей стали AISI 316 (заказ осуществляется путем смены префикса артикула с 10.... на 11....). Также возможен вариант исполнения, сочетающий корпус из AISI 316 и гайку из AISI 304 (префикс 14....), обеспечивающий оптимальное сочетание прочности и химической устойчивости.
-
Диаметр трубы10 мм
-
Рабочее давление315 бар
-
Размер под ключ19 мм
-
РезьбаNPT 1/4"
-
СерияL (Легкая)
-
Стандарт соединенияСоединения 24° DIN 2353
