Угловой тройник под кольцо DS20 BSP 3/4" от Cast
Угловой тройник под кольцо DS20 BSP 3/4". Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° BSP (уплотнение по конусу)
Данный угловой тройник, артикул 106720.1, разработан для создания надежного и герметичного соединения в гидравлических системах. Изделие от производителя CAST серии S предназначено для применения в условиях стандартного давления, обеспечивая эффективное функционирование в стационарных установках, мобильной технике, а также в системах смазки и топливоподачи. Элемент позволяет организовать компактное подключение в ограниченном пространстве.
Конструктивно фитинг представляет собой угловой тройник под врезное кольцо, не соответствующий норме ISO 8434-1, но обеспечивающий надежное трубное соединение с конусностью 24°. Он полностью совместим со стандартами 24° конусности DIN 2353, что гарантирует высокую степень герметичности при монтаже. Это критично для предотвращения утечек в высоконагруженных системах.
- Артикул: 106720.1
- Бренд: CAST
- Рабочее давление (WP): 250 бар
- Диаметр трубы D1: 20 мм
- Резьба G: 3/4" BSP

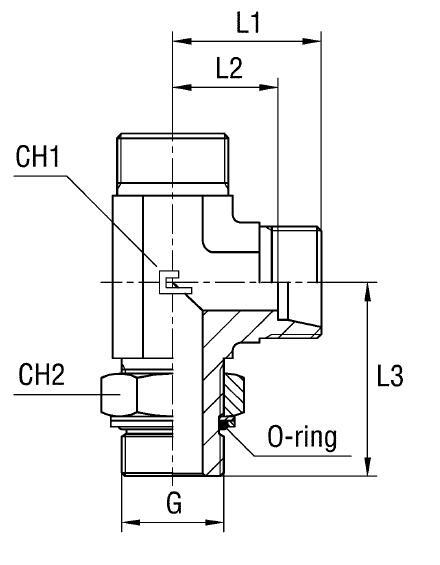

- Размер под ключ CH1: 27 мм
- Размер под ключ CH2: 36 мм
- Длина L1: 37 мм
- Длина L2: 26.5 мм
- Длина L3: 51 мм
- Длина L4: 48 мм
- Серия: S
- Стандарт трубного соединения: 24° DIN 2353
Стандартное исполнение фитинга CAST выполнено из высококачественной стали. Для заказа изделия из нержавеющей стали AISI 316 необходимо заменить первые две цифры артикула с "10" на "11". Если требуется исполнение из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, код артикула изменяется с "10" на "14". Это обеспечивает возможность применения в агрессивных средах и условиях, требующих повышенной коррозионной стойкости. Изделие поставляется без дополнительных уплотнительных шайб или врезных колец, которые приобретаются отдельно для комплектования.
