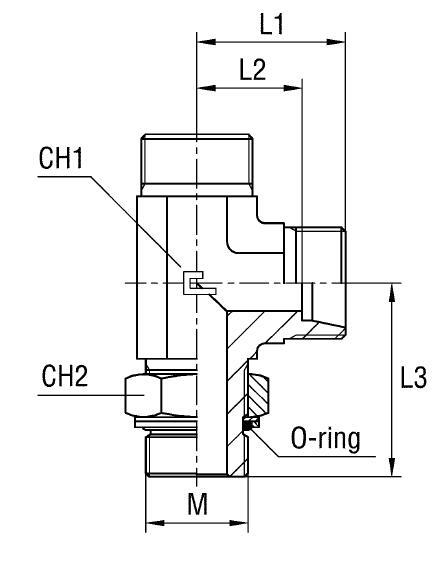

Cast Угловой тройник под кольцо DS12 M18x1.5 арт. 106817.1
Угловой тройник под кольцо DS12 M18x1.5. Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° Metric (уплотнение по конусу)
Угловой тройник CAST серии DS12 с артикулом 106817.1 это специализированный фитинг CAST, предназначенный для создания герметичного и компактного ответвления в гидравлических системах. Он обеспечивает возможность подключения нескольких трубок под углом 90 градусов, что критически важно для оптимизации трубопроводных схем в ограниченном пространстве. Применяется в стационарных установках, мобильной технике и промышленных гидравлических приводах со стандартным и высоким давлением.
Конструкция данного фитинга обеспечивает надежное трубное соединение с кольцом, соответствующее стандарту DIN 2353 для соединений с конусностью 24°. Это гарантирует высокую прочность и стабильность при динамических нагрузках. Несмотря на то, что данная позиция не всегда соответствует стандарту ISO 8434-1, ее эксплуатационные характеристики подтверждены производителем CAST.
Тройник поставляется без уплотнительных шайб, которые приобретаются отдельно. Для заказа фитинга из нержавеющей стали AISI 316 необходимо заменить префикс артикула с 10.... на 11..... Если требуется исполнение из нержавеющей стали AISI 316 с гайкой из AISI 304, следует использовать префикс 14..... Это обеспечивает гибкость выбора материала для применения в условиях повышенной коррозионной активности или агрессивных сред.
-
Артикул106817.1
-
Диаметр трубы12 мм
-
ПроизводительCAST
-
Рабочее давление315 бар
-
Размер под ключ19, 24
-
РезьбаM18x1.5
-
СерияS (Тяжелая серия)
-
Стандарт соединенияСоединения 24° DIN 2353
