Адаптер угловой 90° под кольцо DL10 M14x1.5 (корпус) от Cast
Адаптер угловой 90° под кольцо DL10 M14x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° Metric (уплотнение по конусу)
Представляем угловой адаптер CAST артикул 106206.1 — компонент, предназначенный для создания герметичных и компактных гидравлических соединений. Этот элемент обеспечивает надежное подключение под углом 90 градусов, оптимизируя компоновку гидравлических систем. Продукция CAST серии L применяется в станочном оборудовании, мобильной технике и в системах со стандартным и низким давлением, а также для линий смазки и топлива.
Данный фитинг CAST является корпусом углового адаптера, обеспечивающим надежное трубное соединение с кольцом (накидной гайкой, врезным кольцом) под углом 90°. Его конструкция соответствует стандарту DIN 2353 для соединений с конусом 24°, что гарантирует совместимость с широким спектром стандартных гидравлических трубок и элементов. Угловое исполнение позволяет эффективно организовывать трассировку трубопроводов в ограниченном пространстве.
- Артикул: 106206.1
- Бренд: CAST
- Рабочее давление (WP): 315 бар
- Диаметр трубы (D1): 10 мм
- Резьба (M): M14x1.5
- Стандарт: Соединения 24° DIN 2353

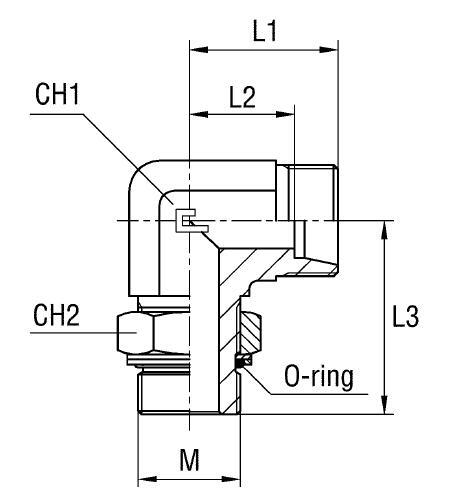

- Присоединительный размер под ключ (CH1/CH2): 14 / 19 мм
- Длина L1: 22 мм
- Длина L2: 15 мм
- Длина L3: 33 мм
- Длина L4: 30 мм
- Серия: L
Корпус адаптера поставляется отдельно. Для систем, требующих повышенной коррозионной стойкости или работы в агрессивных средах, доступен вариант из нержавеющей стали AISI 316 (для заказа замените первые две цифры артикула с 10.... на 11....). Также возможно исполнение с гайкой из нержавеющей стали AISI 304 при заказе с артикулом 14.... Данная позиция не соответствует ISO 8434-1 и доступна по запросу, что обеспечивает гибкость в подборе для специфических задач.
