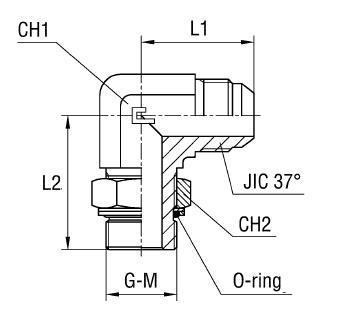

Cast Угловой переходник 90° JIC 9/16"(Г)-M14x1.5(Г) арт. 204503.3
Угловой переходник 90° JIC 9/16"(Г)-M14x1.5(Г). Соединения под развальцовку 37° (JIC). Угловой адаптер 90° Metric (уплотнение по конусу)
Данный угловой адаптер, артикул 204503.3, представляет собой высококачественный гидравлический фитинг CAST серии "Универсальная". Он предназначен для создания герметичных угловых соединений в гидравлических системах, обеспечивая компактное подключение трубопроводов. Адаптер идеально подходит для использования в низко- и среднеоборотных гидравлических контурах, системах смазки, подачи топлива, а также в станочном оборудовании и мобильной технике.
Конструкция представляет собой угловой переходник с углом 90 градусов, обеспечивающий надежное и плотное трубное соединение. Изделие соответствует стандарту 37° SAE J514, гарантируя совместимость с широко распространенными трубными соединениями и конусностью. Это обеспечивает легкую интеграцию в существующие гидравлические сети.
Стандартное исполнение данного компонента выполнено из высокопрочной стали. Для применения в агрессивных средах или условиях, требующих повышенной коррозионной стойкости, доступна версия из нержавеющей стали AISI 316. Для заказа такой модификации необходимо заменить первые две цифры артикула с "20" на "21" (например, 214503.3). Важно отметить, что изделия из нержавеющей стали доступны только под плановый заказ.
-
Артикул204503.3
-
Диаметр трубы10 мм / 3/8"
-
Длина27,5 мм, 33 мм
-
Рабочее давление315 бар
-
Размер под ключ14 мм, 19 мм
-
РезьбаM14x1.5 (внутренняя)
-
Резьба JIC9/16-18 (внутренняя)
-
СтандартСоединения 37° SAE J514
