Cast Угловой переходник 90° JIC 3/4"(Г)-M16x1.5(Г) арт. 204504.3
Угловой переходник 90° JIC 3/4"(Г)-M16x1.5(Г). Соединения под развальцовку 37° (JIC). Угловой адаптер 90° Metric (уплотнение по конусу)
Артикул 204504.3 представляет собой угловой переходник 90° от производителя CAST, предназначенный для создания герметичных и компактных гидравлических соединений. Он обеспечивает надежный переход между трубными соединениями стандарта SAE J514 с углом конуса 37° (JIC) и метрической резьбой. Данный фитинг идеально подходит для систем стандартного и повышенного давления в мобильной технике, промышленном оборудовании, а также для применения в системах смазки и топливоподачи.

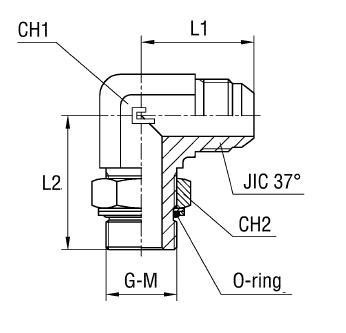

Конструкция переходника включает в себя угловое исполнение под 90 градусов, что позволяет оптимизировать компоновку гидравлических линий в условиях ограниченного пространства. Соединение соответствует стандарту SAE J514 (JIC 37°), обеспечивая высокую степень герметичности и устойчивость к вибрациям. Совместимость с трубными соединениями диаметром 12 мм и дюймовым размером 1/2" делает его универсальным решением для различных гидравлических систем.
Данная позиция доступна для заказа из высококачественной стали. Для выполнения заказов на изделия из нержавеющей стали AISI 316, обеспечивающей повышенную коррозионную стойкость и применимость в агрессивных средах, необходимо заменить первые две цифры артикула с 20 на 21 (например, 214504.3). Комплектность обычно включает только сам фитинг; уплотнительные шайбы или другие компоненты заказываются отдельно.
-
Артикул204504.3
-
Диаметр трубы1/2 дюйма, 12 мм
-
Рабочее давление315 бар
-
Размер под ключ19 мм / 22 мм
-
Резьба JIC3/4-16 (гайка)
-
Стандарт соединенияСоединения 37° SAE J514
