Угловой адаптер 90° JIC(Г)-UNF(Ш) 3/4" арт. 204604.3 от Cast
Угловой адаптер 90° JIC(Г)-UNF(Ш) 3/4. Соединения под развальцовку 37° (JIC). Угловой ввертной адаптер 90° UNF (ORB)
Представляем угловой адаптер 90° артикула 204604.3 от CAST, предназначенный для создания герметичного и компактного углового соединения в гидравлических системах. Этот фитинг относится к универсальной серии и идеально подходит для построения трубопроводов в условиях ограниченного пространства, обеспечивая эффективную передачу рабочей жидкости в промышленных станках, мобильной технике и сельскохозяйственном оборудованию с давлением до 350 бар.

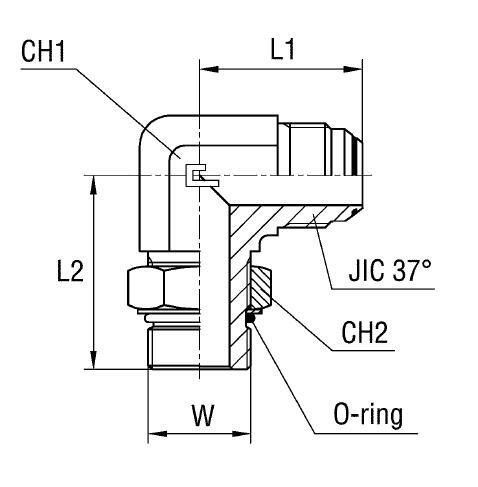

Конструкция адаптера предусматривает угловую конфигурацию 90°, что позволяет эффективно управлять направлением потока. Он оснащен трубным соединением JIC 37° (UNF) со стандартами SAE J514, обеспечивая надежное и герметичное сопряжение с соответствующими гидравлическими компонентами. Резьба 3/4-16 (JIC(Г)) и 3/4-16 (UNF(Ш)) гарантирует отсутствие утечек при высоких нагрузках.
Стандартное исполнение адаптера изготавливается из высокопрочной стали. Для применений в агрессивных средах или с повышенными требованиями к коррозионной стойкости, доступна версия из нержавеющей стали AISI 316. Для заказа этой модификации необходимо изменить первые две цифры артикула с "20" на "21" (например, 214604.3). Данные конфигурации доступны по плановым заказам и могут быть укомплектованы соответствующими уплотнительными шайбами по запросу.
-
Артикул204604.3
-
Длина32 мм, 37 мм
-
ПроизводительCAST
-
Рабочее давление350 бар
-
Размер под ключ19 мм, 22 мм
-
Резьба3/4-16
-
Резьба JIC3/4-16
-
СерияУниверсальная
-
Стандарт соединенияСоединения 37° SAE J514
