Cast Угловой адаптер 90° JIC(Г)-UNF(Ш) 1/2" арт. 204602.3
Угловой адаптер 90° JIC(Г)-UNF(Ш) 1/2". Соединения под развальцовку 37° (JIC). Угловой ввертной адаптер 90° UNF (ORB)
Представляем угловой адаптер CAST артикул 204602.3, предназначенный для создания герметичных и компактных угловых соединений в гидравлических системах. Этот гидравлический фитинг CAST серии "Универсальная" обеспечивает надежное подключение под углом 90 градусов, что критически важно для оптимизации компоновки трубопроводов в ограниченном пространстве. Применяется в стационарном и мобильном оборудовании, гидравлических приводах и системах подачи смазки.

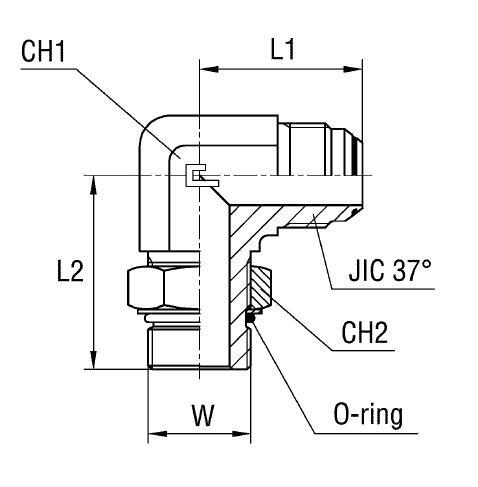

Конструкция адаптера предусматривает угловое соединение с одной стороны под стандарт трубного соединения SAE J514 (37° JIC), а с другой - с наружной резьбой UNF (UNIFIED RETHREAD). Это гарантирует совместимость с соответствующими компонентами и легкую интеграцию в существующие гидравлические линии. Изделие обеспечивает надежную герметизацию, минимизируя риск утечек даже при значительном рабочем давлении.
Для эксплуатации в агрессивных средах или условиях повышенной коррозии доступно исполнение из нержавеющей стали. При заказе такого варианта необходимо заменить префикс артикула с 20... на 21... (например, 214602.3). Позиция из нержавеющей стали доступна только по плановым заказам. Адаптер поставляется без дополнительных уплотнительных шайб или фитингов, которые приобретаются отдельно в соответствии с требованиями системы.
-
Артикул204602.3
-
Диаметр трубы5/16 дюйма, 8 мм
-
Длина24 мм, 29 мм
-
Рабочее давление400 бар
-
Размер под ключ14 мм, 17 мм
-
Резьба1/2-20
-
Резьба JIC1/2-20
-
СтандартСоединения 37° SAE J514
