Шланг ПВХ «CRISTAL»

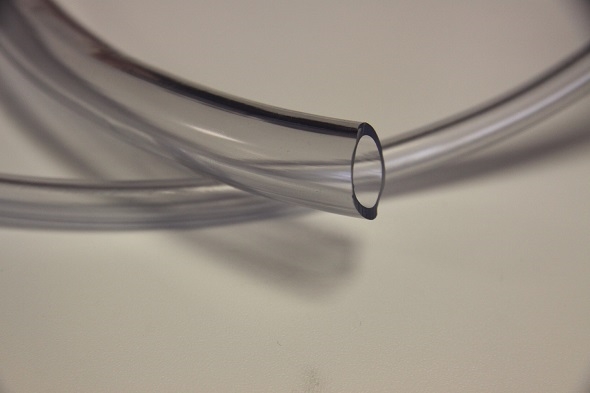

CRISTAL — прозрачный шланг из пластичного ПВХ без армирующего слоя. Он предназначен для самотёчных и других безнапорных линий. Использовать его как напорный рукав нельзя: рабочее давление для этой серии не заявлено.
Какие среды можно транспортировать
Через CRISTAL перемещают газообразные, жидкие и сыпучие вещества. В перечень допустимых сред CRISTAL входят жидкие пищевые продукты. Гладкий канал не создаёт выраженных внутренних препятствий, а прозрачная стенка позволяет видеть движение и состояние среды.
Диаметры и толщина стенки
Размерный ряд начинается с внутреннего диаметра 2 мм и заканчивается 25 мм. Для одного проходного размера встречаются варианты с разной толщиной стенки: например, DN 16 доступен со стенкой 2,5, 3 или 4 мм. Поэтому заказывать только по внутреннему диаметру недостаточно — нужно учитывать и наружный размер.
- наружный диаметр: 4–31 мм;
- толщина стенки: 1–4 мм;
- рабочая температура: от -10 до +50 °C;
- бухты: 50 или 100 м в зависимости от исполнения;
- ТУ РБ 37526910.001-99.
CRISTAL в наличии — для выбора исполнения нужны внутренний и наружный диаметры, среда и количество. После сверки полного размера сообщим цену и подготовим счёт.
Технические характеристики по типоразмерам
| Размер / модификация | Внутренний диаметр, мм | Наружный диаметр, мм | Толщина стенки, мм | Масса, г/м | Длина бухты, м |
|---|---|---|---|---|---|
| Øвн. 2 × Øнар. 4 мм | 2 | 4 | 1 | 15 | 100 |
| Øвн. 3 × Øнар. 5 мм | 3 | 5 | 1 | 17 | 100 |
| Øвн. 4 × Øнар. 6 мм | 4 | 6 | 1 | 23 | 100 |
| Øвн. 4 × Øнар. 7 мм | 4 | 7 | 1,5 | 34 | 100 |
| Øвн. 5 × Øнар. 8 мм | 5 | 8 | 1,5 | 41 | 50 |
| Øвн. 6 × Øнар. 8 мм | 6 | 8 | 1 | 32 | 50 |
| Øвн. 6 × Øнар. 9 мм | 6 | 9 | 1,5 | 47 | 50 |
| Øвн. 7 × Øнар. 10 мм | 7 | 10 | 1,5 | 53 | 50 |
| Øвн. 7 × Øнар. 12 мм | 7 | 12 | 2,5 | 99 | 50 |
| Øвн. 8 × Øнар. 10 мм | 8 | 10 | 1 | 40 | 50 |
| Øвн. 8 × Øнар. 11 мм | 8 | 11 | 1,5 | 62 | 50 |
| Øвн. 8 × Øнар. 12 мм | 8 | 12 | 2 | 83 | 50 |
| Øвн. 9 × Øнар. 12 мм | 9 | 12 | 1,5 | 65 | 50 |
| Øвн. 9 × Øнар. 13 мм | 9 | 13 | 2 | 91 | 50 |
| Øвн. 10 × Øнар. 13 мм | 10 | 13 | 1,5 | 76 | 50 |
| Øвн. 10 × Øнар. 14 мм | 10 | 14 | 2 | 108 | 50 |
| Øвн. 12 × Øнар. 15 мм | 12 | 15 | 1,5 | 92 | 50 |
| Øвн. 12 × Øнар. 16 мм | 12 | 16 | 2 | 118 | 50 |
| Øвн. 12 × Øнар. 17 мм | 12 | 17 | 2,5 | 150 | 50 |
| Øвн. 14 × Øнар. 19 мм | 14 | 19 | 2,5 | 171 | 50 |
| Øвн. 16 × Øнар. 21 мм | 16 | 21 | 2,5 | 203 | 50 |
| Øвн. 16 × Øнар. 22 мм | 16 | 22 | 3 | 237 | 50 |
| Øвн. 16 × Øнар. 24 мм | 16 | 24 | 4 | 333 | 50 |
| Øвн. 18 × Øнар. 23 мм | 18 | 23 | 2,5 | 230 | 50 |
| Øвн. 18 × Øнар. 24 мм | 18 | 24 | 3 | 263 | 50 |
| Øвн. 18 × Øнар. 25 мм | 18 | 25 | 3,5 | 313 | 50 |
| Øвн. 19 × Øнар. 27 мм | 19 | 27 | 4 | 290 | 50 |
| Øвн. 20 × Øнар. 24 мм | 20 | 24 | 2 | 180 | 50 |
| Øвн. 20 × Øнар. 25 мм | 20 | 25 | 2,5 | 234 | 50 |
| Øвн. 20 × Øнар. 26 мм | 20 | 26 | 3 | 285 | 50 |
| Øвн. 25 × Øнар. 31 мм | 25 | 31 | 3 | 406 | 50 |
