Шланг ПВХ «FOOD»
Шланг ПВХ «FOOD» предназначен для минеральной воды, соков, молока, уксуса и алкогольных напитков с содержанием спирта до 25%. В серии представлены внутренние диаметры 16–200 мм, рабочая температура — от −20 до +60 °C.

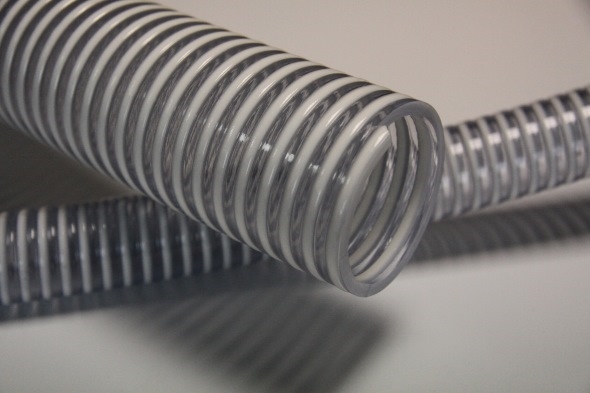

Прозрачная стенка из пластичного ПВХ усилена белой ПВХ-спиралью. Канал внутри гладкий, наружная поверхность слегка ребристая. Для FOOD указаны пищевое назначение серии и гигиеническая регистрация в Республике Беларусь; для конкретной закупки требуется актуальная копия документа и проверка совместимости с продуктом.
Как меняется давление по диаметру
При +20 °C рабочее давление равно 5 бар для DN 16–76 из перечисленных строк, 4 бар для DN 80–110, 3 бар для DN 120–152, 2,5 бар для DN 160/170 и 2 бар для DN 180/200. Это пять разных групп, поэтому общая надпись «до 5 бар при +20 °C» без выбранного диаметра недостаточна для расчёта.
Данные для запроса цены
Укажите пищевой продукт, его концентрацию и температуру, требуемый внутренний диаметр, рабочее давление или требуемое разрежение и длину. FOOD есть в наличии; окончательное исполнение подтверждают по одной размерной строке и комплекту документов.
Технические характеристики по типоразмерам
| Размер / модификация | Внутренний диаметр, мм | Масса, г/м | Толщина стенки, мм | Радиус изгиба, мм | Рабочее давление при +20 °C, бар | Максимальное давление при +20 °C, бар | Вакуум, м вод. ст. | Длина бухты, м | Объём упаковки, м³ |
|---|---|---|---|---|---|---|---|---|---|
| DN 16 мм | 16 | 200 | 2,5 | 80 | 5 | 15 | 7 | 30 | 0,030 |
| DN 19 мм | 19 | 220 | 2,5 | 100 | 5 | 15 | 7 | 30 | 0,035 |
| DN 20 мм | 20 | 250 | 2,8 | 110 | 5 | 15 | 7 | 30 | 0,037 |
| DN 25 мм | 25 | 310 | 2,8 | 130 | 5 | 15 | 7 | 30 | 0,056 |
| DN 30 мм | 30 | 360 | 2,9 | 150 | 5 | 15 | 7 | 30 | 0,073 |
| DN 32 мм | 32 | 390 | 3,0 | 155 | 5 | 15 | 7 | 30 | 0,078 |
| DN 35 мм | 35 | 440 | 3,2 | 170 | 5 | 15 | 7 | 30 | 0,087 |
| DN 38 мм | 38 | 520 | 3,4 | 182 | 5 | 15 | 7 | 30 | 0,114 |
| DN 40 мм | 40 | 600 | 3,5 | 195 | 5 | 15 | 7 | 30 | 0,125 |
| DN 45 мм | 45 | 670 | 3,8 | 215 | 5 | 15 | 7 | 30 | 0,150 |
| DN 50 мм | 50 | 900 | 4,1 | 235 | 5 | 15 | 7 | 30 | 0,197 |
| DN 55 мм | 55 | 920 | 4,1 | 255 | 5 | 15 | 7 | 30 | 0,230 |
| DN 60 мм | 60 | 970 | 4,1 | 275 | 5 | 15 | 7 | 30 | 0,285 |
| DN 63 мм | 63 | 1080 | 4,2 | 290 | 5 | 15 | 7 | 30 | 0,285 |
| DN 65 мм | 65 | 1100 | 4,2 | 300 | 5 | 15 | 7 | 30 | 0,295 |
| DN 70 мм | 70 | 1200 | 4,5 | 320 | 5 | 15 | 7 | 30 | 0,339 |
| DN 76 мм | 76 | 1300 | 4,7 | 340 | 5 | 15 | 7 | 30 | 0,406 |
| DN 80 мм | 80 | 1550 | 5,2 | 365 | 4 | 12 | 7 | 30 | 0,442 |
| DN 90 мм | 90 | 1850 | 6,0 | 420 | 4 | 12 | 7 | 30 | 0,630 |
| DN 100 мм | 100 | 2200 | 6,0 | 470 | 4 | 12 | 7 | 30 | 0,820 |
| DN 102 мм | 102 | 2280 | 6,0 | 480 | 4 | 12 | 7 | 30 | 0,845 |
| DN 110 мм | 110 | 2550 | 6,0 | 520 | 4 | 12 | 6 | 30 | 0,910 |
| DN 120 мм | 120 | 2800 | 6,2 | 650 | 3 | 9 | 6 | 30 | 1,024 |
| DN 127 мм | 127 | 3000 | 6,2 | 680 | 3 | 9 | 5,5 | 30 | 1,200 |
| DN 130 мм | 130 | 3200 | 6,2 | 695 | 3 | 9 | 5,5 | 30 | 1,250 |
| DN 140 мм | 140 | 3700 | 6,2 | 735 | 3 | 9 | 5 | 30 | 1,390 |
| DN 150 мм | 150 | 4300 | 6,2 | 780 | 3 | 9 | 5 | 20 | 1,255 |
| DN 152 мм | 152 | 4380 | 6,2 | 790 | 3 | 9 | 5 | 20 | 1,255 |
| DN 160 мм | 160 | 5000 | 7,0 | 820 | 2,5 | 7,5 | 5 | 20 | 1,500 |
| DN 170 мм | 170 | 5380 | 7,0 | 835 | 2,5 | 7,5 | 5 | 20 | 1,680 |
| DN 180 мм | 180 | 5750 | 7,5 | 850 | 2 | 6 | 4,5 | 10 | 1,810 |
| DN 200 мм | 200 | 6500 | 8,2 | 890 | 2 | 6 | 4,5 | 10 | 1,980 |
