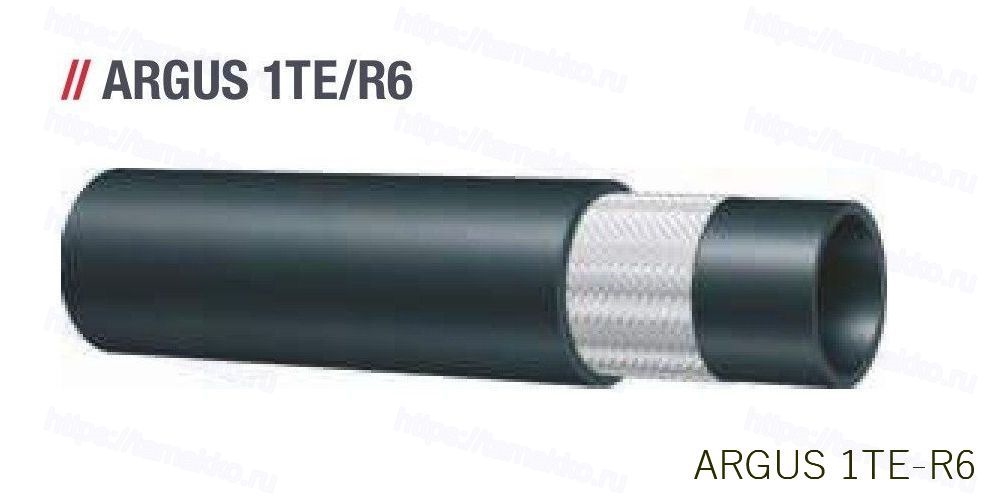

Рукав AlfaGomma ARGUS 1TE/R6 1001385, d=6 мм
Рукав AlfaGomma ARGUS 1TE/R6 1001385, d=6 мм
Соответствует стандарту SAE J517 100 R6 - EN 854 1TE
Внутренний слой: маслостойкая синтетическая резина.
Армирование: одинарная высокопрочная текстильная оплетка.
Внешний слой: абразивостойкая, озоностойкая и углеводородостойкая синтетическая резина.
Применение: гидравлические линии низкого давления, мазут, антифризные растворы, воздух и вода.
Температура: -40 °C +100 °C (-40 °F +212 °F)
максимальная температура воздуха = +70 °C (+160 °F)
Длина: произвольная
| Артикул | Внутренний диаметр (условное обозначение) | Внутренний диаметр (мм) | Внутренний диаметр (дюйм) | Наружный диаметр (мм) | Наружный диаметр (дюйм) | Рабочее давление (МПа) | Рабочее давление (psi) | Разрывное давление (МПа) | Разрывное давление (psi) | Минимальный радиус изгиба (мм) | Минимальный радиус изгиба (дюйм) | Вес (кг/м) | Вес (фунт/фут) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1001385 | 4 | 6,0 | 1/4" | 11,9 | 0,47 | 2,8 | 400 | 11,2 | 1620 | 64 | 2,52 | 0,110 | 0,08 |
| 1001386 | 5 | 8,0 | 5/16" | 13,6 | 0,54 | 2,8 | 400 | 11,2 | 1620 | 76 | 2,99 | 0,130 | 0,09 |
| 1001387 | 6 | 10,0 | 3/8" | 15,0 | 0,59 | 2,8 | 400 | 11,2 | 1620 | 76 | 2,99 | 0,160 | 0,11 |
| 1001388 | 8 | 13,0 | 1/2" | 18,4 | 0,72 | 2,8 | 400 | 11,2 | 1620 | 102 | 4,02 | 0,220 | 0,15 |
| 1001389 | 10 | 16,0 | 5/8" | 22,5 | 0,89 | 2,4 | 350 | 9,6 | 1400 | 107 | 4,21 | 0,270 | 0,19 |
| 1001390 | 12 | 19,0 | 3/4" | 26,4 | 1,04 | 2,1 | 300 | 8,4 | 1200 | 152 | 5,98 | 0,367 | 0,25 |
| 1001391 | 16 | 25,0 | 1" | 33,1 | 1,30 | 1,7 | 250 | 7,0 | 1000 | 203 | 7,99 | 0,476 | 0,32 |
Частые вопросы
Для каких систем предназначена серия ARGUS 1TE/R6, и когда она предпочтительнее стальной оплётки?
Серия ARGUS рассчитана на гидравлические линии низкого давления по EN 854. Текстильная оплётка делает рукав легче, гибче и тише при вибрации, чем стальные аналоги — это актуально для управляющих линий, дренажных магистралей и вспомогательных контуров, где давление невысокое, но важны масса и монтажная гибкость.
Совместим ли рукав с антифризными растворами и воздухом в одной системе?
По данным производителя — да: в перечне сред указаны антифризные растворы, воздух и вода наравне с мазутом. Внутренняя маслостойкая резина сохраняет герметичность при контакте с этиленгликолевыми смесями; наружная оболочка защищает от абразии, озона и углеводородных загрязнений снаружи.
Чем отличается 1TE от серий 1SN/R1AT при выборе для монтажа в стеснённом пространстве?
ARGUS 1TE использует одну текстильную оплётку (отсюда маркировка «TE» — textile), тогда как 1SN/R1AT армирован одним слоем стальной проволоки. Текстильное армирование даёт меньший радиус изгиба и меньший внешний диаметр при аналогичном внутреннем — что упрощает прокладку там, где стальной рукав уже не помещается. Компромисс — диапазон рабочих давлений у 1TE ниже, чем у стальной оплётки.
-
Артикул1001385
-
БрендAlfagomma
-
Вес (кг/м)0.110
-
Вес (фунт/фут)0.08
-
Внутренний диаметр (дюйм)1/4"
-
Внутренний диаметр (мм)6
-
Внутренний диаметр (условное обозначение)4
-
Минимальный радиус изгиба (дюйм)2.52
-
Минимальный радиус изгиба (мм)64
-
Модель рукаваARGUS 1TE/R6
-
Наружный диаметр (дюйм)0.47
-
Наружный диаметр (мм)11.9
-
применениеГидравлические линии низкого давления
-
Рабочее давление (psi)400
-
Рабочее давление (МПа)2.8
-
Разрывное давление (psi)1620
-
Разрывное давление (МПа)11.2
Документация
 | Технический паспорт AlfaGomma Argus 1TE/R6 (PDF) |
