Cast Переборочный угловой адаптер 45° JIC 7/8" арт. 202205.3
Переборочный угловой адаптер 45° JIC 7/8". Соединения под развальцовку 37° (JIC). Угловые адаптеры 45°
Представляем угловой адаптер 45° от производителя CAST, артикул 202205.3. Данное изделие предназначено для формирования надежных и герметичных соединений в гидравлических системах, обеспечивая компактное подключение шлангов под углом 45 градусов. Универсальная серия фитингов CAST применяется в различных отраслях, включая мобильную технику, промышленное оборудование и системы смазки, где требуется надежное трубное соединение при стандартном рабочем давлении.

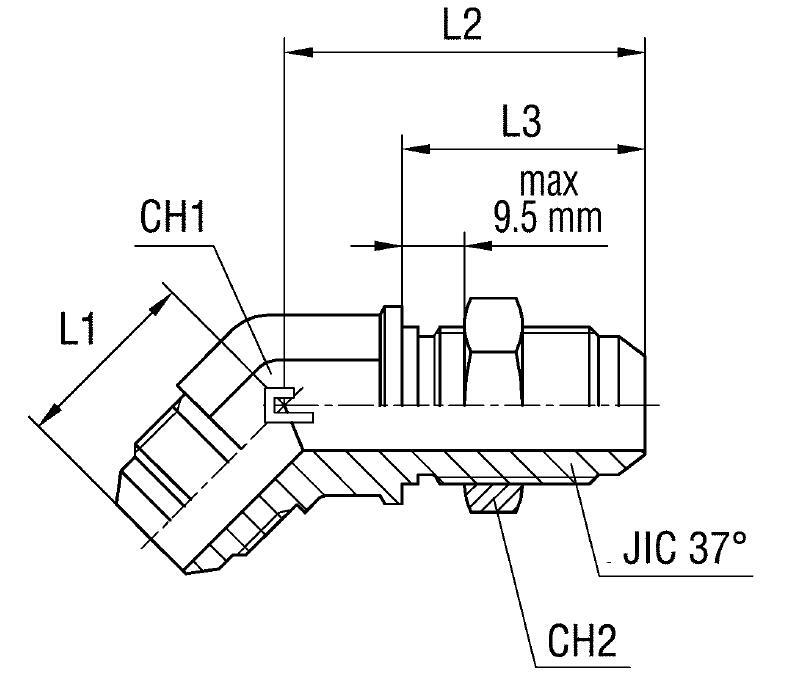

Конструкция адаптера представляет собой угловой фитинг с одной стороны с присоединением по стандарту 37° SAE J514 (JIC), а с другой – для переборочного монтажа. Это обеспечивает прочное и безопасное герметичное соединение, минимизируя риск утечек. Стандарт SAE J514 гарантирует высокую надежность и совместимость с другими компонентами гидравлических линий.
Стандартное исполнение данного фитинга CAST изготавливается из высококачественной стали. Для заказа адаптера из нержавеющей стали AISI 316, необходимо заменить префикс артикула с 20 на 21 (например, 212205.3). Это обеспечивает повышенную коррозионную стойкость для применения в агрессивных средах. Позиция доступна по предварительному запросу.
-
МатериалСталь (стандартное исполнение)
-
Номинальный диаметр14-15-16 мм
-
Рабочее давление350 бар
-
Размер под ключ22 мм, 30 мм
-
Тип соединенияJIC 37° SAE J514 / Переборочное
-
Угол45°
