Cast Переборочный угловой адаптер 45° JIC 1-1/16″ арт. 202206.3

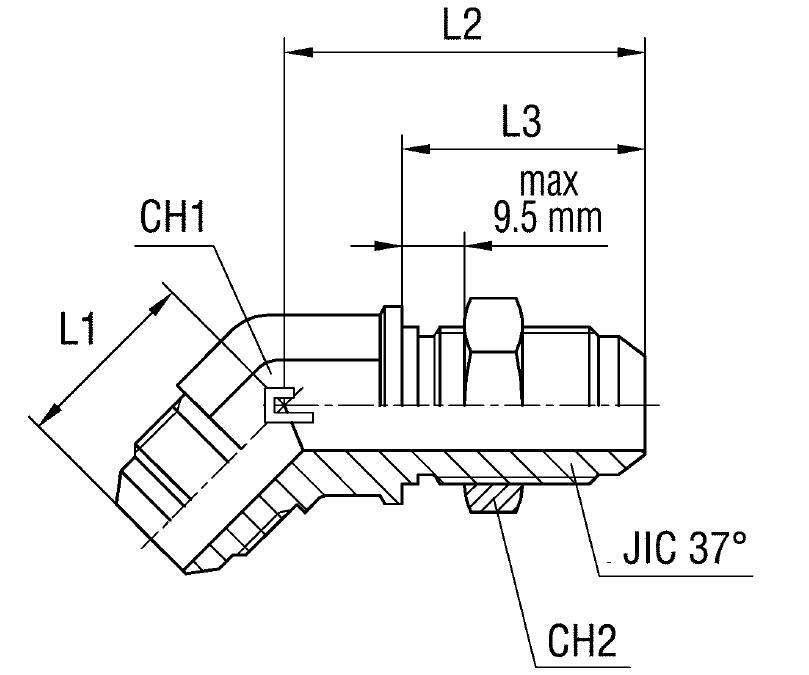

Переборочный угловой адаптер 45° JIC 1-1/16". Соединения под развальцовку 37° (JIC). Угловые адаптеры 45°
Угловой переборочный адаптер 45° артикула 202206.3 производства CAST предназначен для организации герметичных поворотных гидравлических соединений в условиях ограниченного пространства, характерных для мобильной техники, станкостроения и промышленных установок. Адаптер используется в системах низкого и среднего давления, обеспечивая компактное подключение и изменение направления трубопровода через переборку.
Данный фитинг сконструирован как угловой адаптер под 45°, соответствующий стандарту 37° SAE J514 для трубных соединений. Его конструкция обеспечивает надежное и герметичное соединение с гидравлическими трубками, рассчитанными на соответствующий диаметр и резьбу. Применение адаптера гарантирует целостность контура и предотвращает утечки рабочей жидкости.
Исполнение адаптера доступно в стандартном исполнении (сталь) и по запросу из нержавеющей стали AISI 316 (артикул начинается с 21). Для заказа модификации из нержавеющей стали требуется замена префикса артикула. Данная модель идеально подходит для применений, где требуется повышенная коррозионная стойкость или работа в агрессивных средах.
-
Артикул202206.3
-
Диаметр трубы18-20 мм, 3/4"
-
ПроизводительCAST
-
Рабочее давление350 бар
-
Размер под ключ27 мм, 36 мм
-
Резьба1 1/16"-12 UN
-
СерияУниверсальная
-
Стандарт соединения37° SAE J514
