Фитинг ORFS прямой DN16 1" (Ш) от Cast

Фитинг ORFS прямой DN16 1" (Ш). Дюймовые фитинги. Штуцер ORFS с наружной резьбой (торцевое уплотнение)

Прямой гидравлический фитинг с уплотнением по торцу (ORFS, O-Ring Face Seal), артикул 804209, разработан для создания высоконадежных и герметичных трубных соединений в условиях высокого давления. Изделие принадлежит к профессиональной серии 80 производителя фитинг CAST. Основное назначение — компактное и виброустойчивое подключение рукавов высокого давления (РВД) и жестких трубопроводов в мобильной технике, тяжелом машиностроении и станках, работающих с гидравлическими маслами. Рассчитан на номинальный диаметр DN 16 и максимальное рабочее давление до 350 бар.

Конструкция адаптера полностью соответствует международному ORFS стандарту (ISO 8434-3 / SAE J1453), обеспечивая исключительную герметичность благодаря радиальному обжатию эластомерного кольца при затягивании гайки. Это гарантирует высокую устойчивость к пульсациям давления и механическим вибрациям. Данный адаптер имеет внутреннюю дюймовую резьбу 1"-14 (Ш) с номинальным проходом Dash -10, предназначенным для трубки с внутренним диаметром 5/8 дюйма. Фитинг обеспечивает надежный переход между компонентами гидравлической системы без необходимости использования дополнительных герметиков.

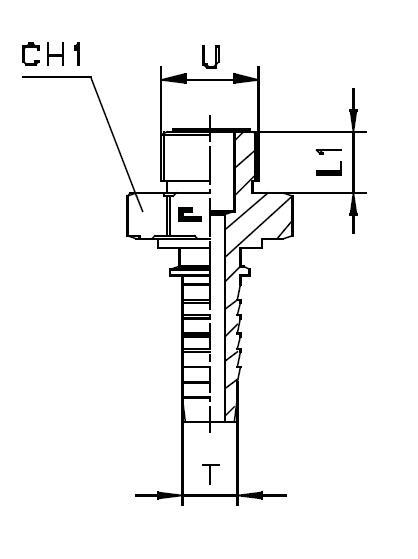

• Рабочее давление (WP): 350 бар
• Условный проход (DN): 16
• Размер резьбы (U): 1"-14 (UNF)
• Номинальный ID (DASH): 5/8 дюйма (-10)
• Длина общая (L1): 35 мм

Стандартное исполнение фитинга выполнено из высокопрочной углеродистой стали с защитным гальваническим покрытием. Для систем, требующих повышенной коррозионной стойкости или работы в агрессивных средах, доступно исполнение из нержавеющей стали AISI 316. Для заказа варианта из нержавеющей стали необходимо изменить префикс артикула с 80... на 81..., сохраняя при этом все ключевые геометрические и технические характеристики. Фитинг поставляется без уплотнительных колец и гаек, которые заказываются отдельно согласно типу рукава.
